| Montageart |
Betonbau |
| Form |
sonstige |
| Bauform |
Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
false |
| Bestückung |
ohne |
| Durchmesser |
35 mm |

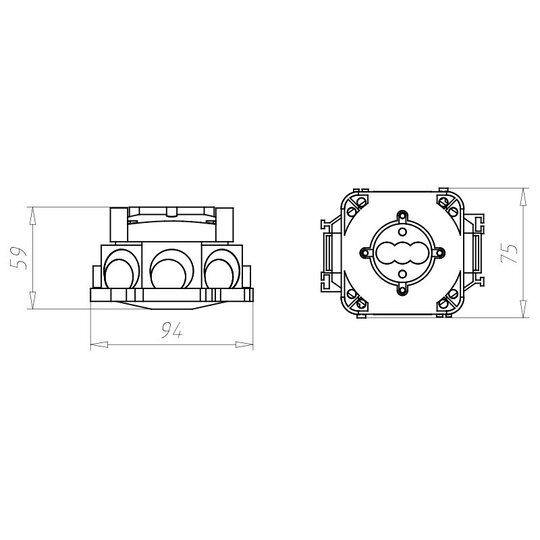

| Länge |
94 mm |
| Breite |
75 mm |
| Tiefe |
59 - 59 mm |
| Innentiefe |
42,5 mm |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
false |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
0 |
| Anzahl der einstellbaren Gerätebefestigungslaschen |
0 |
| Gehäusedurchführung durch Ausbrechöffnung |
true |
| Gehäusedurchführung durch Dichtmembran |
false |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
0 - 16 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
false |
| Anzahl der Einführungen |
6 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Farbe |
gelb |
| Schutzart (IP) |
IP3X |
| Ausführung Deckel |
sonstige |
| Transparenter Deckel |
false |
| Deckelbefestigung |
sonstige |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
false |
| Max. Leiterquerschnitt |
2,5 qmm |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
ohne |
| Spezielle Anwendung |
sonstige |
| Mit Trennwand |
false |
| Konform BS 4662 |
false |

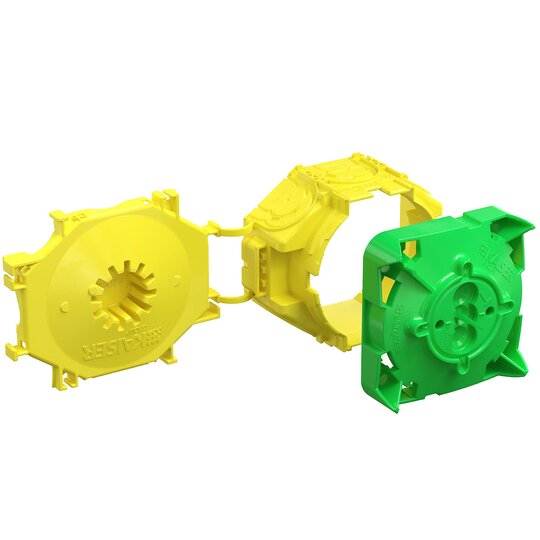

B1 Wandleuchten-Anschlussdose (1248-01).hten-Anschlussdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, für Installationen zur Gegenschalung ohne zusätzliche Abstützung, Befestigung an der Bewehrung mit Prefix® Systemflügelset (1211-00), mit integrierter Stützelementaufnahme Ø 20 mm Auslassöffnung Ø 35 mm, Länge 94 mm, Breite 75 mm, Tiefe 59 mm, Frontteil ausschlagbar mit Signalborste, mit 4 Schraubdomen, ohne Geräteschrauben Kombinationseinführungen mit Ausbrechöffnungen für Elektroinstallationsrohre (6 x M20/25) und Einführungsmarkierungen für Kabel und Leitungen (6 Markierungen bis Ø 16 mm), Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 650° C, halogenfrei nach DIN VDE 0604-2-100, für Betonbauinstallation Ortbeton Hersteller/Typ Kaiser 1248-01
