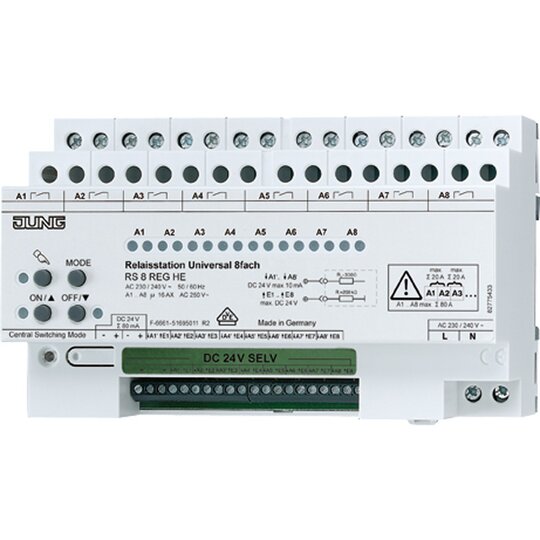

Jung RS8REGHE Relaisstation Universal 8fach 230VAC 8TE

Relaisstation Universal 8fachRelaisstation Universal 8fachBestimmungsgemäßer Gebrauch¦ Schalten von Beleuchtung¦ Schalten von einphasigen Lüftermotoren¦ Schalten elektrisch betriebener Jalousien, Rollläden und Markisen¦ Montage auf Hutschiene in Unterverteiler¦ Bedienung mittels Sensormodulen, Tastsensor-Modulen oder unbeleuchteten Installationstastern Produkteigenschaften¦ Vor-Ort-Bedienung: mit Hilfe des Tastenfeldes kann die Relaisstation bedient werden, ohne dass Bedienstellen angeschlossen sind.¦ Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Relaisstation über Ansteuerausgänge A1Æ ... A8Æ.¦ Schalterbetrieb¦ Tastbetrieb¦ Jalousiebetrieb mit Lamellenverstellung¦ Mischbetrieb Schalten, Tasten und Jalousie ist möglich¦ Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgänge¦ Parallelschalten von zwei Relaisststationen möglichTechnische DatenNennspannung: AC 230/240 V ~, 50/60 HzVerlustleistung: 12,5 WStandby-Leistung: 0,5 WLänge Steuerleitung: max. 100 mSensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)Tastsensor-Module &lt,nobr&gt,24 V AC/DC&lt,/nobr&gt, (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachtenTastsensor-Modul (Art.&lt,nobr&gt,-&lt,/nobr&gt,Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)Spannung: DC 24 V SELVStrombelastbarkeit: &lt,nobr&gt,S 80&lt,/nobr&gt, mAWiderstand Ri: 200 kOSteuerspannung: DC 24 V SELVWiderstand Ra: 330 OSteuerspannung: DC 24 V SELVStrombelastbarkeit: 10 mAAnschlussart: Schraubklemmeneindrähtig: 1 x 1,5 ... 4 mm2feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2Anschlussart: Schraubklemmeneindrähtig: 1,5 mm²feindrähtig ohne Aderendhülse: 1 mm²feindrähtig mit Aderendhülse: 0,75 mm²Kontaktart: potentialfreie Schließer (µ-Kontakt)Schaltvermögen pro Lastausgang: AC 250 V ~ / 16 AXSchaltstrom Lastausgänge: &lt,nobr&gt,S 80&lt,/nobr&gt, ASchaltstrom benachbarte Lastausgänge: &lt,nobr&gt,S 20&lt,/nobr&gt, AOhmsche Last: 3000 WKapazitive Last: 16 A / max. 140 µFJalousie-/Lüftermotoren: 1380 VAEinschaltstrom: max. 800 A (200 µs)max. 165 A (20 ms)Glühlampen: 3000 WHV-Halogenlampen: 2500 Welektronischen Trafos: 1500 Winduktiven Trafos: 1200 VAunkompensiert: 1000 Wparallelkompensiert: 1160 W / 140 µFDuo-Schaltung: 2300 W / 140 µFEVG: typabhängigMindestlast: AC 12 V, 100 mAUmgebungstemperatur: -5 ... +45 °CLagertemperatur: -25 ... +70 °CEinbaubreite: 144 mm (8 TE)Umschaltzeit Laufrichtungswechsel: 1 sEinschaltdauer Jalousiebetrieb: 2 minFabrikat: JUNGArt.-Nr.: RS 8 REGHE Duo-Schaltung: 2300 W / 140 µF EVG: typabhängig Mindestlast: AC 12 V, 100 mA Umgebungstemperatur: ?5 ... +45 °C Lagertemperatur: ?25 ... +70 °C Einbaubreite: 144 mm (8 TE) Verriegelungszeit Laufrichtungswechsel: 1 s Einschaltdauer Jalousiebetrieb:
