| Zusammenstellung |
Basiselement mit zentraler Abdeckplatte |
| Verwendung |
sonstige |
| Tragring |
true |
| Mit Staubschutz |
true |
| Mit Klappdeckel |
false |
| Auslassrichtung |
gerade |
| Beschriftungsfeld |
mit Beschriftungsfeld |
| Mit Aufdruck |
false |
| Montageart |
Unterputz |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Halogenfrei |
true |
| Oberfläche |
lackiert |
| Ausführung der Oberfläche |
matt |
| Farbe |
schwarz |
| RAL-Nummer (ähnlich) |
9005 |
| Transparent |
false |
| Befestigungsart |
einrasten |
| Mit Buchsen/Kupplungen |
true |
| Geeignet für Anzahl Buchsen/Kupplungen |
2 |
| Mit Zugentlastung |
false |
| Lüsterklemme |
false |
| Mit Beleuchtung |
false |
| Geeignet für Schutzart (IP) |
IP2X |
| Schlagfestigkeit |
IK00 |
| Gerätebreite |
70 mm |
| Gerätehöhe |
70 mm |
| Min. Tiefe der Gerätedose |
40 mm |

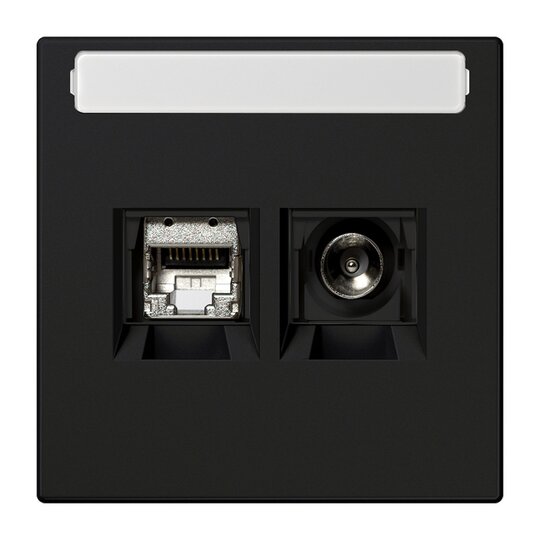

(kpl. mit Tragring, Schraubbefestigung)Abdeckung gerastetmit Schriftfeld 9 x 58 mmVerschlussklappe mit Rückstellfederinklusive Universalmodul Art.-Nr.: UMA-CAT6A-25 und IEC-Steckermodul für AntennenkabelAufgrund unterschiedlicher Steckerbauformen der vorkonfektionierten Leitungen ist die Montage in Geräte-Verbindungsdosen nicht gewährleistet. Für ausreichend Bauraum sorgen und Biegeradien beachten.Ersatzteil:Transparente Abdeckung mit Einlage Art.-Nr.: CD 90 NA 28 mmIEC-Steckermodul: 30 mmMaterial: Thermoplast lackiertFarbe: graphitschwarz mattFabrikat: JUNGArt.-Nr.: MMD LS 4521 SWM
