| Zusammenstellung |
Basiselement mit zentraler Abdeckplatte |
| Verwendung |
sonstige |
| Tragring |
true |
| Mit Staubschutz |
true |
| Mit Klappdeckel |
false |
| Auslassrichtung |
gerade |
| Beschriftungsfeld |
mit Beschriftungsfeld |
| Mit Aufdruck |
false |
| Montageart |
Unterputz |
| Werkstoff |
Metall |
| Werkstoffgüte |
Edelstahl |
| Halogenfrei |
true |
| Oberfläche |
sonstige |
| Ausführung der Oberfläche |
matt |
| Farbe |
Edelstahl |
| Transparent |
false |
| Befestigungsart |
einrasten |
| Mit Buchsen/Kupplungen |
true |
| Geeignet für Anzahl Buchsen/Kupplungen |
2 |
| Isolierte Verbindungen |
false |
| Mit Zugentlastung |
false |
| Gehäuse geschirmt |
false |
| Lüsterklemme |
false |
| Mit Beleuchtung |
false |
| Geeignet für Schutzart (IP) |
IP2X |
| Schlagfestigkeit |
IK00 |
| Gerätebreite |
70 mm |
| Gerätehöhe |
70 mm |
| Min. Tiefe der Gerätedose |
40 mm |

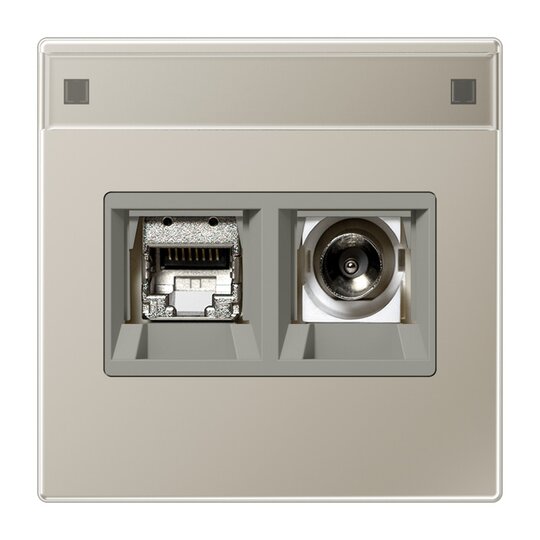

Smart-TV-AnschlussdoseSmart-TV-AnschlussdoseMetal ausführungenAufgrund unterschiedlicher Steckerbauformen der vorkonfektionierten Leitungen ist die Montage in Geräte-Verbindungsdosen nicht gewährleistet. Für ausreichend Bauraum sorgen und Biegeradien beachten.Ersatzteil:Transparente Abdeckung Art.-Nr.: M 20 NATechnische DatenExterner Anschluss: IEC-Stecker, IEC 60169-2Interner Anschluss: F-Buchse, IEC 60169-24Impedanz: 75 OhmFrequenzbereich: 5 ... 2.400 MHzDämpfung: 0,0 dBUniversalmodul: 28 mmIEC-Steckermodul: 30 mmMaterial: Edelstahl 1.4303 X4 CrNi 18-12Individuelle Lasergravur möglichFarbe: EdelstahlFabrikat: JUNGArt.-Nr.: MMD ES 4521
