| Zusammenstellung |
Aufsatz |
| Fassung |
ohne |
| Mit Leuchtmittel |
true |
| Leuchtmittel |
LED nicht austauschbar |
| Mit Blinklicht |
false |
| Mit feststehendem Symbol/Aufdruck |
true |
| Mit austauschbarem Symbol |
false |
| Verwendung als Taster |
nein |
| Montageart |
Unterputz |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Werkstoff |
Metall |
| Werkstoffgüte |
Aluminium |
| Halogenfrei |
true |
| Oberfläche |
lackiert |
| Ausführung der Oberfläche |
matt |
| Farbe |
grau |
| RAL-Nummer (ähnlich) |
7035 |
| Transparent |
true |
| Farbe des Leuchtmittels |
sonstige |
| Leistungsaufnahme |
10,8 W |
| Gerätebreite |
71 mm |
| Gerätehöhe |
142 mm |

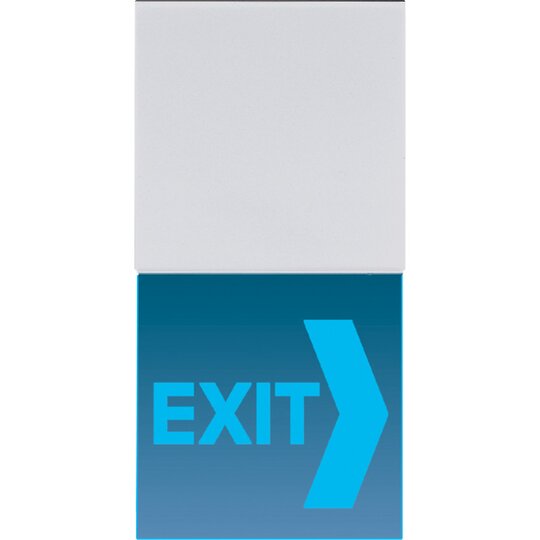

mit einem neutralen, unbeschrifteten 'Hinweis-Schild' ca. 71 x 71 mm (Gesamtabmessung ca. 71 x 142 mm) Betrieb nur mit Spannungsversorgung Art.-Nr. SV 539 LED oder SV 539-948 LED. Zur Montage auf die Spannungsversorgung ist immer der Rahmen Art.-Nr. LS 981.. (1 bis 5fach) bzw. AL/ES/GCR 2981.. (1 bis 5fach) erforderlich. Anschluss an L, L? und N bzw. F1, F2 und ? der Spannungsversorgung. mit RGB-LEDs Mit dem 3-poligen DIP-Schalter auf der Rückseite sind folgende Farben einstellbar: rot, blau, grün, violett, gelb, hellblau, weiß Wir beschriften für Sie LED-Hinweisschilder! Weitere Informationen im Internet unter www.jung.de > Service > LED-Beschriftung'
