| Bussystem KNX |
true |
| Bussystem KNX-Funk |
false |
| Montageart |
REG |

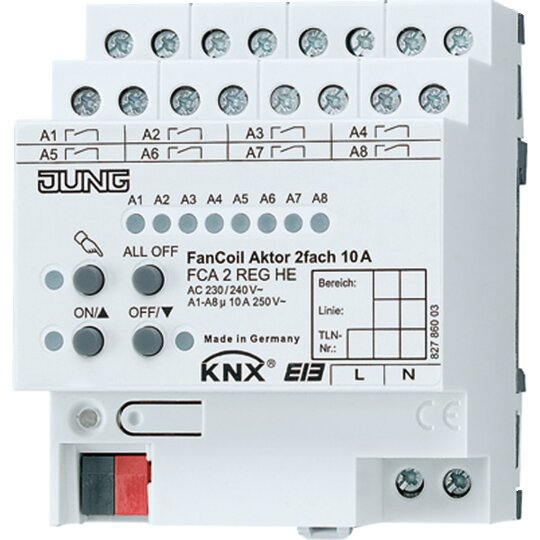

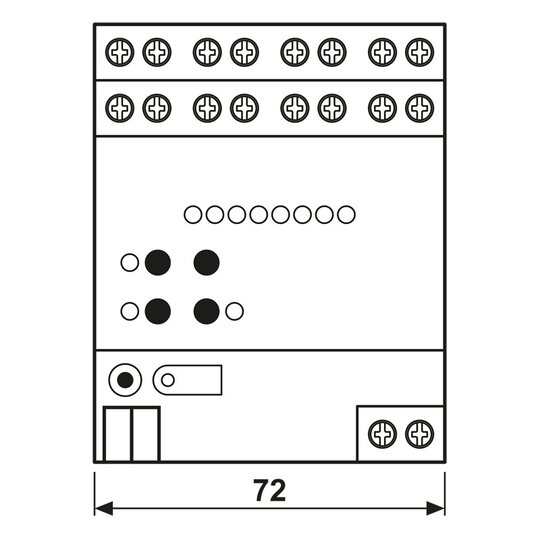

REG-Gehäuse 4 TE mit elektronischer Handbetätigung und LED-Statusanzeige Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt. ETS-Produktfamilie Heizung, Klima, Lüftung Produkttyp Fan-Coil Produkteigenschaften Anschluss eines Gebläsekonvektors mit bis zu 6 Lüfterstufen oder Anschluss von zwei Gebläsekonvektoren mit jeweils bis zu 3 Lüfterstufen Ausgänge manuell bedienbar, Baustellenbetrieb Betriebsarten für Heiz-, Kühl- oder kombinierten Heiz-/Kühlbetrieb 2- oder 4-Rohr-Betrieb Einzelnes oder hierarchisches Schalten der Lüfterstufen Rückmeldung Sperrfunktion für jeden Kanal Betriebsarten Busbetrieb: Bedienung über Tastsensoren bzw. Raumcontroller Kurzzeitiger Handbetrieb: Manuelle Bedienung vor Ort mit Tastenfeld, automatische Rückkehr in Busbetrieb Permanenter Handbetrieb: Ausschließlich manuelle Bedienung am Gerät '5 ... 4 mm2feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2Schaltertyp: SchließerKontaktart: potentialfreie Relaiskontakte (µ-Kontakt)Schaltspannung: AC 230/240 V ~Schaltvermögen AC1: 10 ASchaltvermögen AC3: 10 AOhmsche Last: 2300 WKapazitive Last: 10 A / max. 140 µFMotoren: 1380 VAGlühlampen: 2300 WHV-Halogenlampen: 2300 Winduktiven Trafos: 1200 VAelektronischen Trafos: 1500 Wunkompensiert: 1000 Wparallelkompensiert: 1160 W / 140 µFDuo-Schaltung: 2300 W / 140 µFPrüfzeichen: VDEFabrikat: JUNGArt.-Nr.: FCA 2 REGHE
BMA_JUNG_REG_Montage.pdf
Montageanleitung
|
|
|
|
|
|
|
|
|
|
|
|
|
