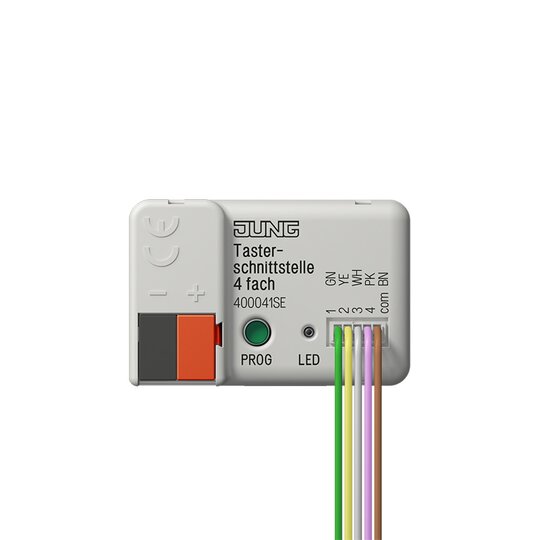

Jung 400041SE KNX Tasterschnittstelle 4fach

Tasterschnittstelle 4fachKNX Tasterschnittstelle 4fachBestimmungsgemäßer Gebrauch¦ Eingänge zur Abfrage konventioneller, potentialfreier Kontakte in KNX Anlagen, und Senden von Telegrammen auf den KNX Bus zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.¦ Ausgänge zur Ansteuerung von LED¦ Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung¦ Bei Montage hinter Schalt- und Tasteinsätzen Gerätedose mit ausreichender Einbautiefe verwenden Produkteigenschaften¦ Unabhängige Kanäle, die in Abhängigkeit der ETS-Parametrierung als Eingänge oder als Ausgänge arbeiten¦ Gemeinsamens Bezugspotential für alle Kanäle¦ Sperren einzelner Kanäle¦ Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig¦ KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.1.0¦ Updatefähig mit ETS Service-AppAusgänge¦ Anschluss von LED z.B. LED-Lampe, 5 V DC, 2,2 mA¦ Kurzschlussfest, überlastgeschützt und verpolungssicher¦ Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem StrombedarfEingänge¦ Anschluss von potentialfreien Kontakten, wie Tastern, Schaltern oder Reedkontakten¦ Die Abfrage mit einem Impulsstrom vermeidet Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten¦ Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung¦ Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte¦ Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall¦ Anschluss von Tür- oder Fensterkontakten zur Auswertung der Status offen, geschlossen, gekippt und Griffposition¦ Anschluss von Leckage-, Betauungs- und Temperatursensoren¦ Impulszähler mit Haupt- und Zwischenzähler¦ Kombination von benachbarten Eingangskanälen bei Anschluss von Taster, Tür- oder Fensterkontakt¦ LogikfunktionenTechnische DatenUmgebungstemperatur: -5 ... +45 °CLager-/Transporttemperatur: -25 ... +75 °CSchutzgrad: IP20Schutzklasse: IIIAnzahl Kanäle: 4Ausgangsspannung: DC 5 V SELVAusgangsstrom pro Kanal: max. 3,2 mALED-Strom (rote LED mit 1,7 V Flußspannung): 2,2 mA pro AusgangLänge Leitungssatz: 25 cm, verlängerbar auf max. 30 mempfohlene Leitung: J-Y(St)Y 2x2x0,8Maße (B x H x T): 43 x 28,5 x 15,4 mmKNX Medium: TP 256Inbetriebnahmemodus: S-ModeNennspannung KNX: DC 21 ... 32 V SELVStromaufnahme KNX: 5 ... 12 mAFabrikat: JUNGArt.-Nr.: 40004 1S E
