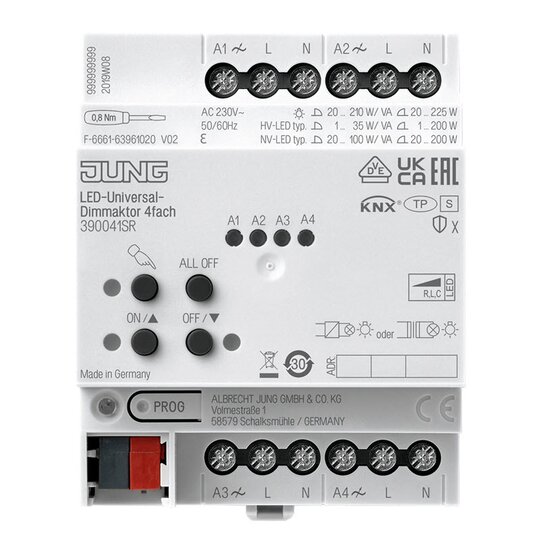

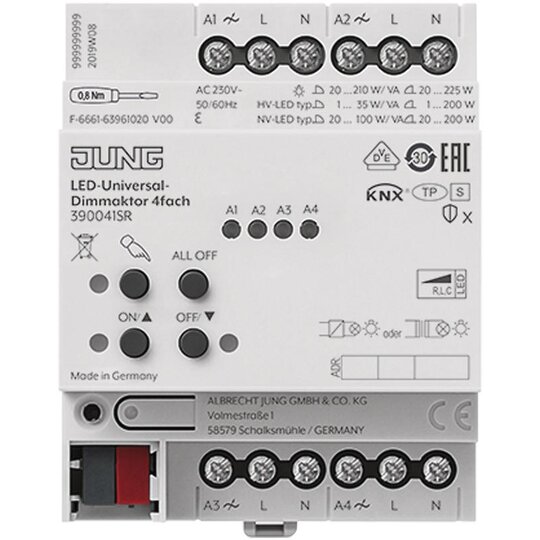

Jung 390041SR KNX LED-Universal-Dimmaktor 4fach

4 x 225 W, HV-LED-Lampen typ. 4 x 1 ... 35 W (Phasenanschnitt), 4 x 1 ... 200 W (Phasenabschnitt) 1 x 855 W REG-Gehäuse 4 TE mit elektronischer Handbetätigung und LED-Statusanzeige Projektierung und Inbetriebnahme mit ETS5 oder neuer ETS-Produktfamilie Beleuchtung Produkttyp Dimmer Das Gerät ist KNX Data Secure kompatibel. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation. Für den Secure Betrieb ist eine dedizierte Applikation erforderlich. Weiterführende Informationen erhalten sie unter: KNX Secure Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgänge manuell bedienbar, Baustellenbetrieb Rückmeldung im Handbetrieb und im Busbetrieb Sperren einzelner Ausgänge per Hand oder Bus Statusrückmeldung KNX Data Secure kompatibel ab ETS 5.7.3 Updatefähig mit ETS Service-App Eigenschaften Dimmbetrieb Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Leerlauf-, kurzschluss- und übertemperatursicher Meldung bei Kurzschluss, Spannungsausfall und Überlast Rückmeldung des Schaltzustandes und des Dimmwertes Parametrierbares Einschalt- und Dimmverhalten Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Vorwarnfunktion Lichtszenenbetrieb Statusanze ge der Ausgänge über LED Betriebsstundenzähler Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten des Dimmaktors. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen. Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Eigenschaften Logik Logikgatter Umsetzer (Konvertierung) Sperrglied Vergleicher Gren wertschalter Nennspannung: AC 110 ... 230 V ~ Netzfrequenz: 50/60 Hz Verlustleistung: max. 7 W Standby-Leistung: ca. 0,16 W pro Kanal Umgebungstemperatur: ?5 ... +45 °C Lager-/Transporttemperatur: ?25 ... +70 °C Lampenlasten Anschlussleistung 230 V je Ausgang Wird die Anschlussleistung auf 110 V reduziert, halbieren sich die Lampenlasten. Phasenanschnitt Glüh- / HV-Halogenlampen 20 ... 210 W Induktive Trafos: 20 ... 210 VA Elektronische Trafos: 20 ... 210 W NV-LED-Lampen dimmbar: 20 ... 100 VA HV-LED-Lampen dimmbar: 1 ... 35 W Kompaktleuchtstofflampen dimmbar: 20 ... 80 W Phasenabschnitt Glüh- / HV-Halogenlampen 20 ... 225 W Elektronische Trafos: 20 ... 225 W NV-LED-Lampen dimmbar: 20 ... 200 VA HV-LED-Lampen dimmbar: 1 ... 200 W Kompaktleuchtstofflampen dimmbar: 20 ... 150 W Mischlasten Kapazitiv-induktiv: nicht
