| Bussystem KNX |
true |
| Bussystem KNX-Funk |
false |
| Bussystem Funkbus |
false |
| Bussystem LON |
false |
| Bussystem Powernet |
false |
| Andere Bussysteme |
ohne |
| Montageart |
REG |

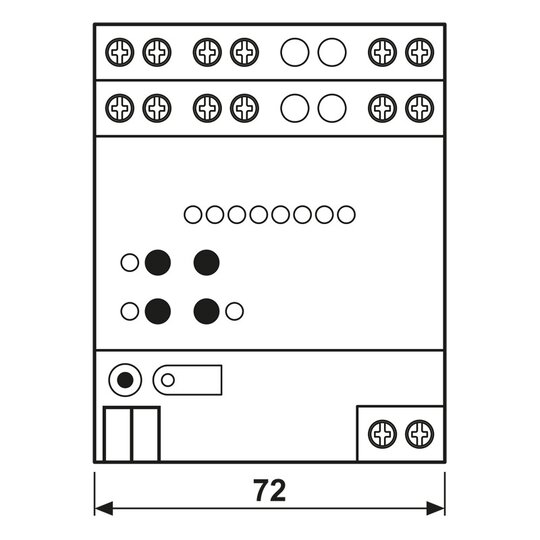

| Breite in Teilungseinheiten |
4 |
| Mit Busankopplung |
true |
| Vor Ort-/Handbedienung |
true |
| Mit LED-Anzeige |
true |
| Schaltstrom ohmsch |
6 A |
| Max. Anzahl der Jalousieausgänge |
4 |
| Funktion Schalten |
false |
| Stromart |
DC |

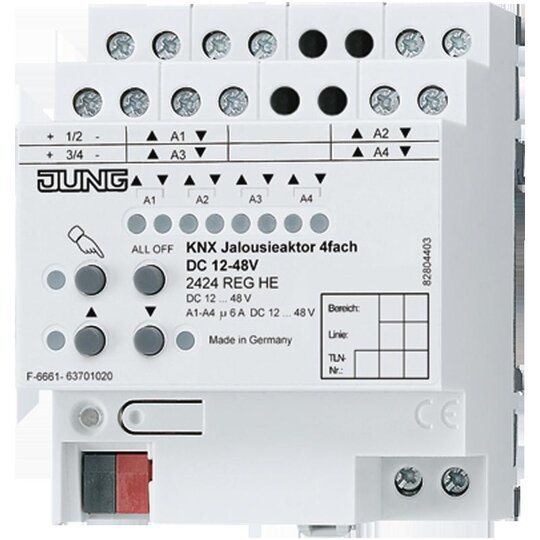

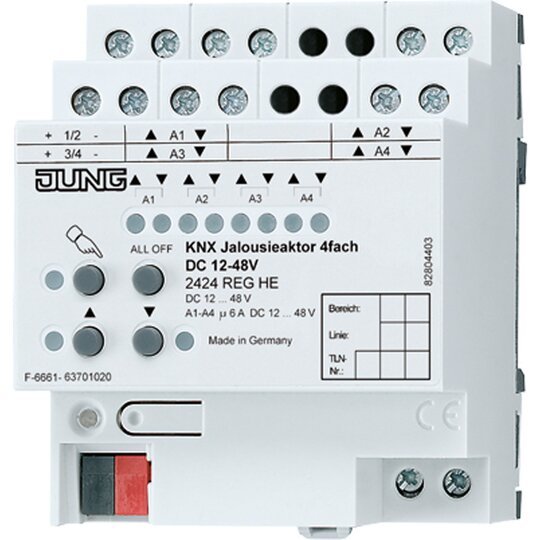

Jalousieaktor 4fachKNX Jalousieaktor 4fach DC 12-48 VBestimmungsgemäßer Gebrauch¦ Schalten elektrisch betriebener Jalousien, Rollläden und Markisen für Kleinspannung DC 12-48 V¦ Montage auf Hutschiene in Unterverteiler Produkteigenschaften¦ Eignung für DC-Motoren 12 ... 48 V¦ Lamellenstellung direkt ansteuerbar¦ Rückmeldung von Fahrzustand und Lamellenstellung in Bus- und Handbetrieb¦ Szenenfunktion¦ Zwangsstellung Oben und Unten durch übergeordnete Steuerung¦ SonnenschutzfunktionTechnische DatenKNX Medium: TP 256Ausgänge: 4 Kanäle mit je 1 AusgangKontaktart: Schließer, potentialfreiSchaltspannung DC: DC 12 ... 48 VSchaltvermögen <,nobr>,DC 12 V:<,/nobr>, 6 ASchaltvermögen <,nobr>,DC 24 V:<,/nobr>, 6 ASchaltvermögen <,nobr>,DC 48 V:<,/nobr>, 3 AMindestschaltstrom DC: 100 mAAnschlussart: Schraubklemmeneindrähtig: 1 x 0,5 ... 4 mm2feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2Fabrikat: JUNGArt.-Nr.: 2424 REGHE
BMA_JUNG_REG_Montage.pdf
Montageanleitung
|
|
|
|
|
|
|
|
|
|
|
|
|
