Bussystem KNX | true |
Bussystem KNX-Funk | false |
Bussystem Funkbus | false |
Bussystem LON | false |
Bussystem Powernet | false |
Montageart | REG |

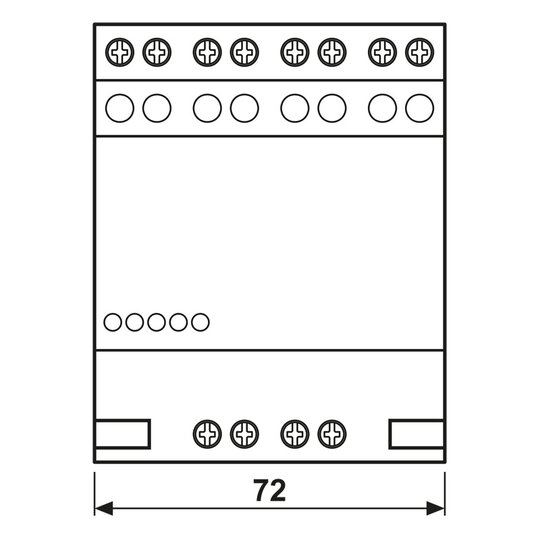

Breite in Teilungseinheiten | 4 |
Ausführung | Erweiterung |
Mit LED-Anzeige | true |
Mit Busankopplung | false |
Anzahl der Ausgänge | 4 |
Ausgangsstrom | 0 - 20 mA |
Ausgangsspannung | 0 - 10 V |

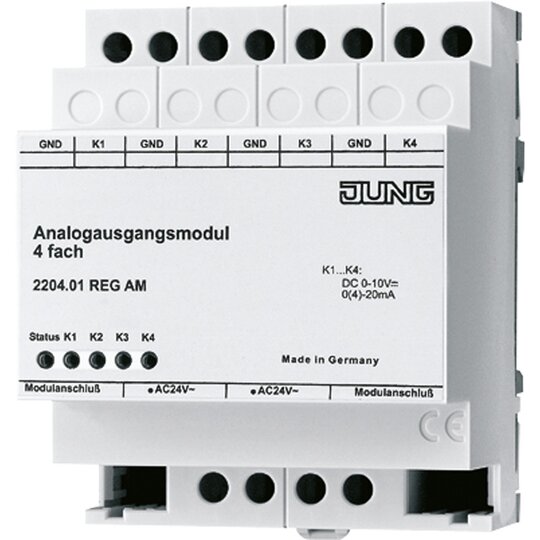

REG-Gehäuse 4áTE Erweiterungsmodul für Analogausgang 4fach Art.-Nr.: 2204.01áREGA Funktion Das Analogausgangsmodul erweitert einen KNX-Analogausgang 4fach um vier analoge Ausgänge, die sich per Software parametrieren lassen. Empfangene Daten werden in die Ausgangssignale 0á...á1áV, 0á...á10áV,á0á...á20ámA oder 4á...á20ámA umgesetzt. Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen. Die Ausgangsgrößen können zwangsgeführt werden. Die Auswertung der Moduldaten selbst sowie die Verarbeitung der Zwangsführung erfolgt im KNX-Analogausgang. Der Anschluss des Analogausgangsmoduls an das KNX-Gerät erfolgt über einen im Lieferumfang enthaltenen Systemstecker. Nicht benötigte Ausgänge lassen sich abschalten. Spannungsausgänge werden auf Kurzschluss überwacht. Der Ausgangszustand wird durch Status-LEDs angezeigt. Anschließbare Analog-Aktoren Keine EVG oder elektronischen Trafos mit 1á...á10áV-Steuereingang an die Ausgänge anschließen! Keine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten. Stromausgänge dürfen mit max.á500á? belastet werden. Spannungsausgänge müssen mit min. 1ák? belastet werden. Die Klemmen GND der AusgängeáK1á...áK4 sind intern miteinander verbunden. Bei Kurzschluss eines Spannungsausgangs zwischen K1á...áK4 und GND wird der jeweilige Ausgang abgeschaltet.: -25 ... +70 °CUmgebung/Lager/Transport: max.á93á% r. F., keine BetauungEinbaubreite: 72 mm (4 TE)Gewicht: ca.á155 gAusgänge, Versorgung: Schraubklemmeneindrähtig: 1 x 0,5á...á4 mm2feindrähtig ohne Aderendhülse: 1 x 0,5á...á4 mm2feindrähtig mit Aderendhülse: 1 x 0,5
