Bussystem KNX | true |
Bussystem KNX-Funk | false |
Bussystem Funkbus | false |
Bussystem LON | false |
Bussystem Powernet | false |
Montageart | REG |

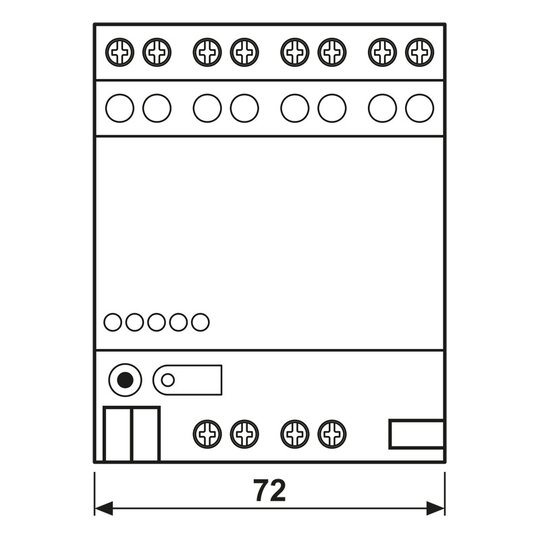

Breite in Teilungseinheiten | 4 |
Ausführung | Basismodul |
Mit LED-Anzeige | true |
Mit Busankopplung | true |
Anzahl der Ausgänge | 4 |
Ausgangsstrom | 0 - 20 mA |
Ausgangsspannung | 0 - 10 V |

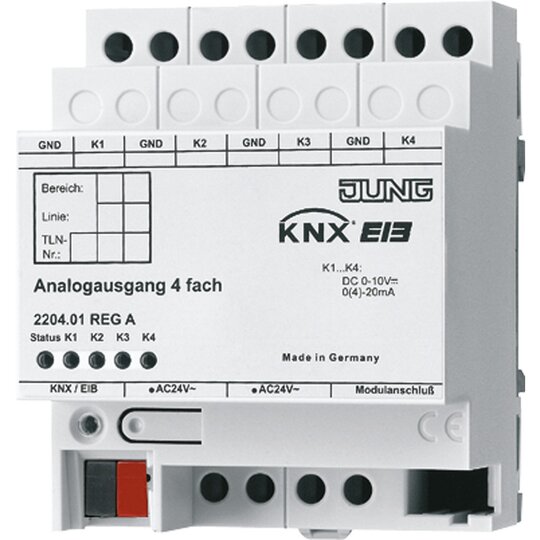

REG-Gehäuse 4áTE ETS-Produktfamilie Ausgabe Produkttyp Analogausgangá4fach Der Analogausgang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.:áWSSVá10. Funktion Der KNX Analogausgang verfügt über 4 Analogausgänge und wandelt KNX-Telegramme (1-Byte-áundá2-Byte-) in analoge Ausgangssignale um. Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen. Die Ausgänge werden durch die Software auf Spannungs- und Stromsignale parametriert.Spannungssignale: 0á...á1áV, 0á...á10áVStromsignale: 0á...á20ámA, 4á...á20ámA Spannungsausgänge werden auf Kurzschluss überwacht. Der Ausgangszustand wird durch Status-LEDs angezeigt. Mit Hilfe des Analogausgangsmoduls 4fach (Art.-Nr. 2204.01áREGAM) kann die Anzahl der analogen Ausgänge um 4 auf 8 erweitert werden. Der Anschluss erfolgt über einen Systemstecker. Die Ausgangsgrößen können zwangsgeführt werden. Nicht benötigte Ausgänge lassen sich abschalten. Anschließbare Analog-Aktoren Keine EVG oder elektronischen Trafos mit 1á...á10áV-Steuereingang an die Ausgänge anschließen! Keine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten. Stromausgänge dürfen mit max.á500á? belastet werden. Spannungsausgänge müssen mit min. 1ák? belastet werden. Die Klemmen GND der AusgängeáK1á...áK4 sind intern miteinander verbunden. Bei Kurzschluss eines Spannungsausgangs zwischen K1á...áK4 und GND wird der jeweilige Ausgang abgeschaltet.p.á150 mWUmgebungstemperatur: -5 ... +45 °CLager-/Transporttemperatur: -25 ... +70 °CUmgebung/Lager/Transport: max.á93á% r. F., keine BetauungEinbaubreite: 72 mm (4 TE)Gewicht: ca.á180 gAusgänge, Versorgung: Schraubklemmeneindrähtig: 1 x 0,5á...á4 mm2feindrähtig ohne Aderendhülse: 1 x 0,5á...á4 mm2feindrähtig mit Aderendhülse: 1 x 0,5á...á2,5 mm2Anschluss KNX: Anschluss- und AbzweigklemmeAnzahl: 4Bereiche: 0á...á1áV DC,á0á...á10áVáDC,0á...á20ámA DC,á4á...á20ámA,áDCBürde Spannungssignale: =á1 kWBürde Stromsignale: =á500 WVersorgung Analogausgangsmodul: DC 24áV über Systembus max.á80ámAFabrikat: JUNGArt.-Nr.: 2204.01 REGA
Art.-Nr.
3054593
