Bussystem KNX | true |
Bussystem KNX-Funk | false |
Bussystem Funkbus | false |
Bussystem LON | false |
Bussystem Powernet | false |
Andere Bussysteme | ohne |
Funk bidirektional | false |
Montageart | REG |

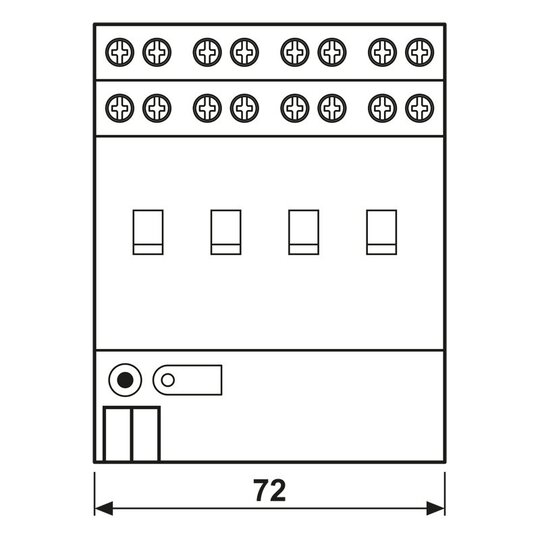

Breite in Teilungseinheiten | 4 |
Mit Busankopplung | true |
Nebenstelleneingang | false |
Vor Ort-/Handbedienung | true |
Mit LED-Anzeige | true |
Schnittstelle 1-10 V | true |
Max. Schaltstrom (Ohmsche Last) | 16 A |
Max. Schaltleistung | 3,68 W |
Anzahl der Ausgänge | 4 |
Max. Steuerstrom | 100 mA |
Schutzart (IP) | IP2X |

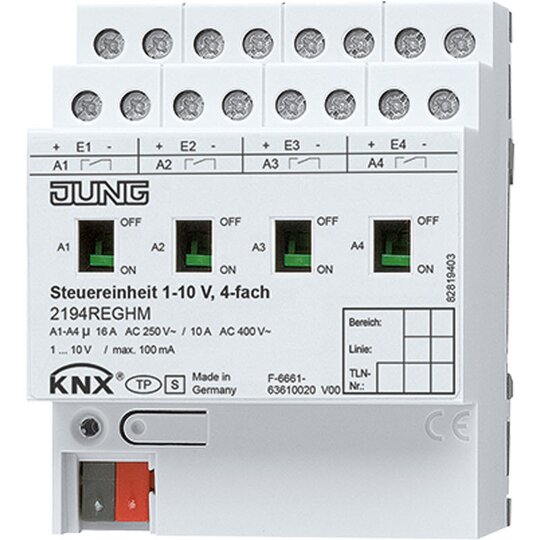

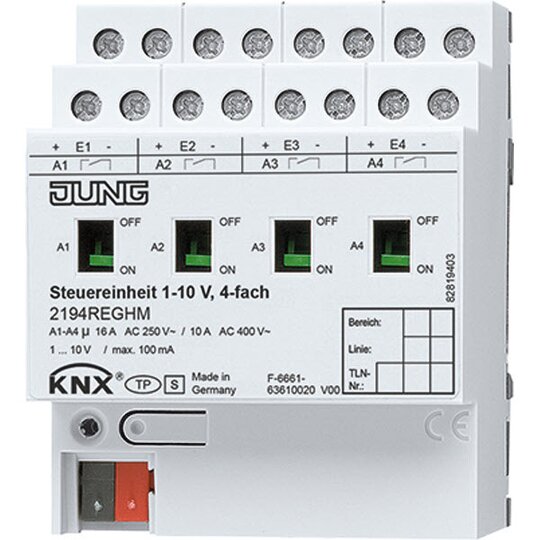

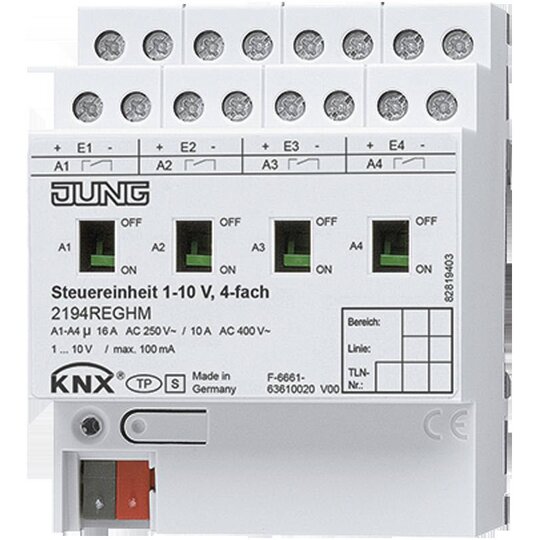

Steuereinheit 1-10 V, 4fachKNX Steuereinheit 1áûá10áVá4fachBestimmungsgemäßer Gebrauch¦ Schalten und Helligkeitseinstellung für Lampen mit Betriebsgeräten mit 1-10-V-Schnittstelle¦ Schalten elektrischer Verbraucher¦ Montage auf Hutschiene nach DINáENá60715 in Unterverteiler Produkteigenschaften¦ Manuelle Betätigung der Relais unabhängig vom Bus¦ Schalten kapazitiver Lasten und dadurch bedingte hohe Einschaltströme¦ Flexible Zuordnung von Steuereingängen zu Schaltausgängen, z.B. zum Steuern von RGBW-Lampen¦ Betrieb der Schaltausgänge als Schaltaktor¦ Anschluss unterschiedlicher Außenleiter möglich¦ Keine zusätzliche Stromversorgung erforderlich¦ Rückmeldung Schaltzustand und Helligkeitswert¦ Schaltstellungsanzeige¦ Einbrennfunktion für Leuchtstofflampen¦ Einschalt- und Dimmverhalten einstellbar¦ Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Vorwarnfunktion¦ Einbindung in Lichtszenen¦ BetriebsstundenzählerTechnische DatenKNX Medium: TPá256Nennspannung KNX: DC 21 ... 32 V SELVStromaufnahme KNX: max.á6 mAVerlustleistung: max. 4áWUmgebungstemperatur: -5 ... +45 °CLager-/Transporttemperatur: -25 ... +70 °CSteuerspannung: 1á...á10 VSteuerstrom je Ausgang: max.á100 mALeitungslänge: max.á500 m (0,5 mm2)Kontaktart: potentialfreie Relaiskontakte (µ-Kontakt)Schaltspannung AC: ACá250 / 400áVSchaltstrom <,nobr>,230 V AC1:<,/nobr>, 16 ASchaltstrom <,nobr>,230 V AC3:<,/nobr>, 10 ASchaltstrom <,nobr>,400 V AC1:<,/nobr>, 10 ASchaltstrom <,nobr>,400 V AC3:<,/nobr>, 6 ALeuchtstofflampen: 16 AXSchaltspannung DC: DCá12á...á24áVSchaltstrom DC: 16 AMindestschaltstrom: 100 mAEinschaltstrom 150áµs: 600 AEinschaltstrom 600áµs: 300 AOhmsche Last: 3680 WKapazitive Last: 16áA / 200áµFGlühlampen: 3680 WHV-Halogenlampen: 3680 Winduktiven Trafos: 2000 VAelektronischen Trafos: 2500 Wunkompensiert: 3680 Wparallelkompensiert: 2500áW / 200áµFDuo-Schaltung: 3680áW / 200áµFunkompensiert: 3680 Wparallelkompensiert: 2500áW / 200áµFunkompensiert: 3680 Wparallelkompensiert: 3680áW / 200áµFAnschlussart: Schraubklemmeneindrähtig: 1 x 0,5á...á4 mm2feindrähtig ohne Aderendhülse: 1 x 0,34á...á4 mm2feindrähtig mit Aderendhülse: 1 x 0,14á...á2,5 mm2Einbaubreite: 72 mm (4 TE)Fabrikat: JUNGArt.-Nr.: 2194 REGHM
