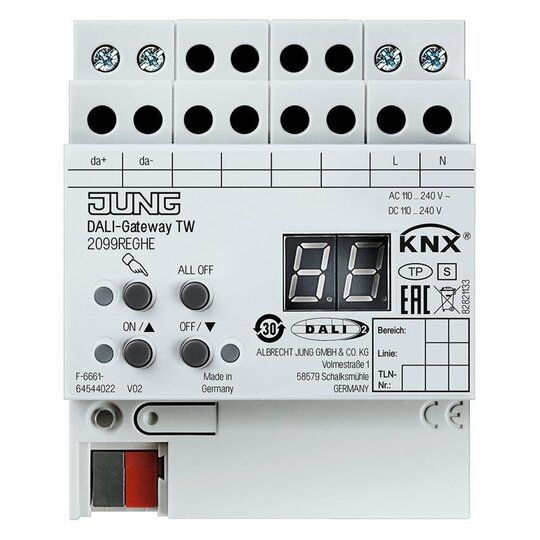

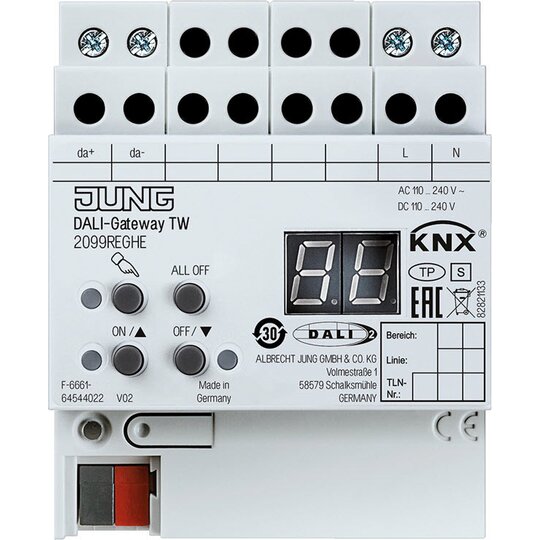

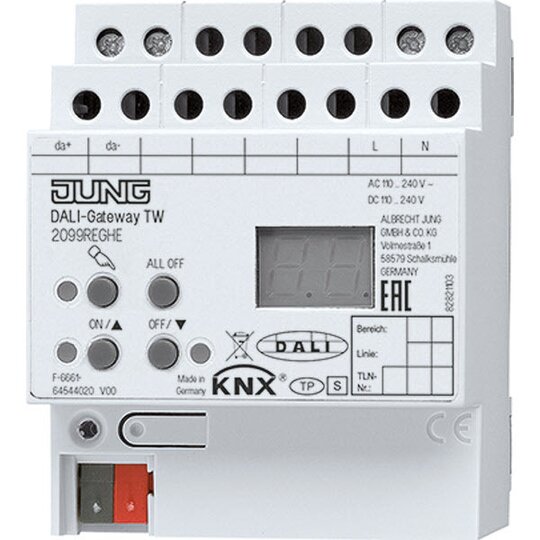

Jung 2099REGHE DALI-Gateway TW KNX REG

DALI Gateway TWKNX DALI Gateway TWBestimmungsgemäßer Gebrauch¦ Steuern von Leuchten und anderen Anwendungen mit DALI Betriebsgerät in KNX-Installationen, z.B. EVG¦ Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften¦ Steuerung von max. 64 DALI Teilnehmern in max. 32 Gruppen¦ Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White gemäß IEC 62386-209¦ Einzel-, Gruppen- oder Zentraladressierung¦ Geeignet für den Betrieb in zentral versorgten Notbeleuchtungsanlagen¦ 16 Lichtszenen¦ Effektsteuerung für dynamische Lichteffekte oder Farbspiele¦ Auslesen DALI Teilnehmer-Zustand über KNX, z.B. Helligkeit oder Leuchtenfehler¦ Handbedienung der DALI Gruppen¦ Zwangsführungsfunktion¦ Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und im Handbetrieb¦ Sammelrückmeldung¦ Zentrale Schaltfunktion¦ Sperrfunktion für jede DALI Gruppe¦ Separate Ein- und Ausschaltverzögerung¦ Treppenlichtschalter mit Abschaltwarnung¦ Korridorfunktion: In Kombination mit Bewegungsmeldern reduzierte Dauerbeleuchtung, wenn keine Bewegung erkannt wird¦ Online- oder Offline-Projektierung der DALI Teilnehmer mit ETS-Plug-In¦ Kurzschlussschutz¦ Überspannungsschutz¦ Überlastschutz¦ Betriebsstundenzähler¦ Meldung des globalen Schaltstatus der DALI Teilnehmer, z.B. für Abschaltung der Netzspannung der DALI Teilnehmer zur Vermeidung von Standby-Verlusten¦ Austausch eines einzelnen DALI Teilnehmers während des Betriebs ohne Software möglich¦ Ab Gerätegeneration V02: DALI-2 zertifiziert¦ Lineare oder logarithmische Dimmkennlinie einstellbarTechnische DatenNennspannung: AC 110 ... 240 V ~, 50/60 HzNennspannung: DC 110 ... 240 VVerlustleistung: max. 3 WUmgebungstemperatur: -5 ... +45 °CLager-/Transporttemperatur: -25 ... +70 °CNennspannung DALI: DC 16 VAnzahl DALI-Teilnehmer: max. 64Übertragungsrate DALI: 1,2 kbit/sProtokoll DALI: EN 62386Leitungstyp: Mantelleitung 230 V, z.B. NYMbei 1,5 mm2: max. 300 mbei 1,0 mm2: max. 238 mbei 0,75 mm2: max. 174 mbei 0,5 mm2: max. 116 mEinbaubreite: 72 mm (4 TE)Anschlussart: Schraubklemmeneindrähtig: 1 x 0,5 ... 4 mm2feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2KNX Medium: TP 256Nennspannung KNX: DC 21 ... 32 V SELVLeistungsaufnahme KNX: typ. 150 mWAnschluss KNX: AnschlussklemmeFabrikat: JUNGArt.-Nr.: 2099 REGHE
