| Zusammenstellung |
Basiselement |
| Ausführung |
Relais |
| Lastart |
ohmsche Last |
| Nebenstelleneingang |
false |
| Lichtwertspeicher |
false |
| Verwendbar mit Taste |
false |
| Verwendbar mit Bewegungsmelder |
false |
| Verwendbar mit Präsenzmelder |
false |
| Verwendbar mit Zeitschalter/Timer |
true |
| Verwendbar mit Funktaste |
false |
| Verwendbar mit IR-Taste |
false |
| Montageart |
Unterputz |
| Werkstoff |
Metall |
| Werkstoffgüte |
sonstige |
| Ausführung der Oberfläche |
matt |
| Transparent |
false |
| Nennspannung |
230 V |
| Frequenz |
50.0 - 50.0 Hz |
| Bemessungsstrom |
16 A |
| Schaltleistung |
3600.0 - 3600.0 W |
| Schaltleistung HLK |
3.0 - 3.0 W |
| Verlustleistung |
0,5 W |
| Anzahl der Kanäle |
1 |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Min. Tiefe der Gerätedose |
32 mm |
| Kompatibel mit Apple HomeKit |
false |
| Kompatibel mit Google Assistant |
false |
| Kompatibel mit Amazon Alexa |
false |
| IFTTT-Unterstützung verfügbar |
false |

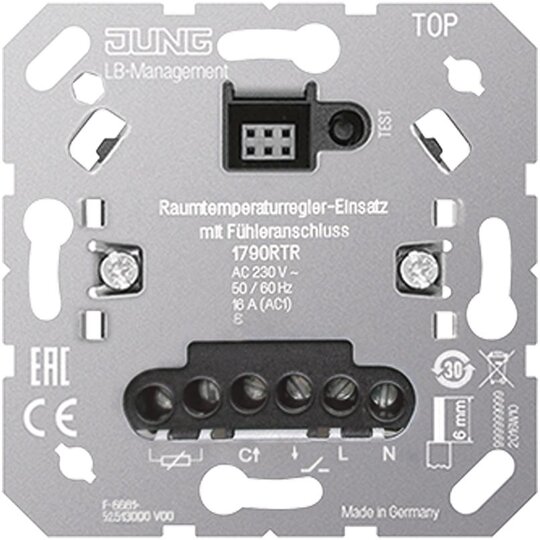

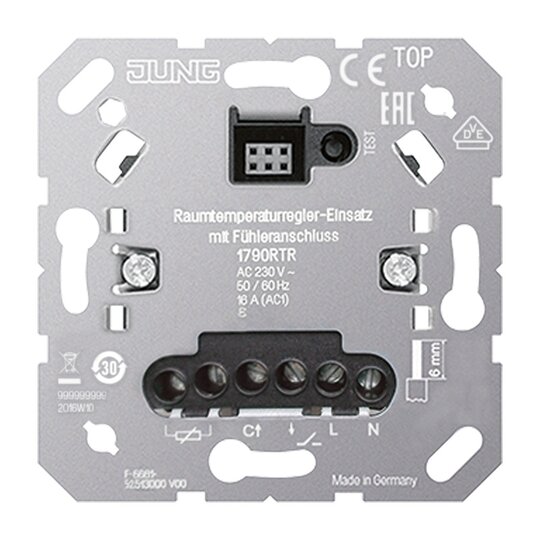

mit Fühleranschluss für Displays Art.-Nrn.: .. 1790 D .. Bestimmungsgemäßer Gebrauch Schalten von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben Betrieb mit Raumtemperaturregler-Aufsatz aus dem LB-Management Montage in Gerätedose nach EN 60670-1 Produkteigenschaften Pulsweitenmodulation (PWM) oder Zweipunktregelung (Ein/Aus) Ermöglicht Anschluss eines Fernfühlers (Art.-Nr.: FF 7.8) Eingang zum Umschalten auf Kühlbetrieb Unterbricht nach 60 Minuten den Heizvorgang (Überhitzungsschutz eines Heizgerätes) Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W Schaltstrom 230 V AC1: 10 mA ... 16 A Anschlussleistung: max. 3.600 W Anschluss eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Umgebungstemperatur: ?5 ... +45 °C'
