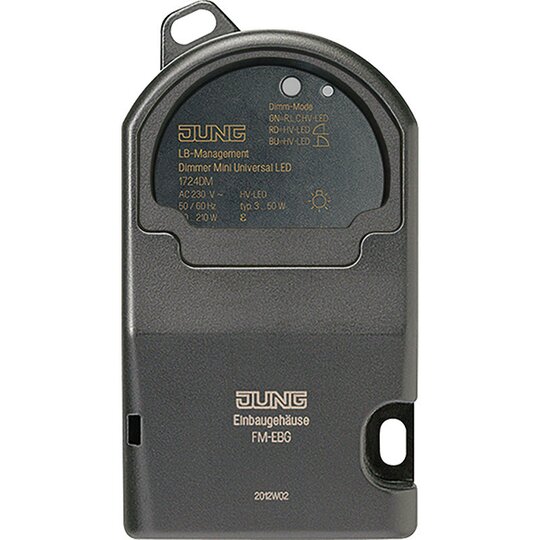

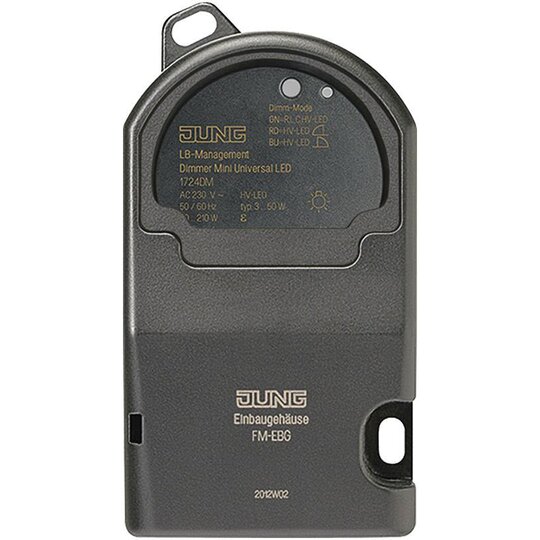

Jung 1724DEB Dimmer Universal

Dimmer Universal LED EinbauDimmer Universal LED EinbauBestimmungsgemäßer Gebrauch¦ Schalten und Dimmen von Beleuchtung¦ Die Bedienung erfolgt über Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt¦ Montage in Zwischendecken Produkteigenschaften¦ Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip¦ Testbetrieb zur Funktionsprüfung¦ Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips¦ Anzeige der eingestellten Betriebsart mittels LED¦ Gerät kann ohne Neutralleiter betrieben werden¦ Einschalten durch lampenschonenden Softstart¦ Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit¦ Einschalthelligkeit dauerhaft speicherbar¦ Minimalhelligkeit dauerhaft speicherbar¦ Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden¦ Elektronischer Übertemperaturschutz¦ Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich¦ Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 UTechnische DatenNennspannung: AC 230 V ~Netzfrequenz: 50/60 HzStandby-Leistung: ca. 0,3 WVerlustleistung: ca. 2 WUmgebungstemperatur: -5 ... +45 °CGlühlampen: 20 ... 210 WHV-Halogenlampen: 20 ... 210 WElektronische Trafos: 20 ... 210 WElektronische Trafos mit NV-LED: typ. 20 ... 50 WInduktive Trafos: 20 ... 210 VAInduktive Trafos mit NV-LED: typ. 20 ... 50 VAHV-LED-Lampen dimmbar: typ. 3 ... 50 WKompaktleuchtstofflampen dimmbar: typ. 3 ... 50 WOhmsch-kapazitiv: 20 ... 210 WKapazitiv-induktiv: nicht zulässigOhmsch-induktiv: 20 ... 210 VAOhmsch und HV-LED: typ. 3 ... 50 WOhmsch und Kompaktleuchtstoffl.: typ. 3 ... 50 WLeistungszusätze: siehe Anleitung LeistungszusatzAnschlussart: Schraubklemmeneindrähtig: 1 x 0,75 ... 2,5 mm2 2 x 0,75 ... 1,5 mm2feindrähtig ohne Aderendhülse: 1 x 1,0 ... 4,0 mm22 x 1,0 ... 2,5 mm2feindrähtig mit Aderendhülse: 1 x 1,0 ... 2,5 mm22 x 1,0 ... 1,0 mm2Nebenstelle 2-Draht 1720 NE: unbegrenztNebenstelle 3-Draht 1723 NE: 10Drehnebenstelle 3-Draht 1733 DNE: 10unbeleuchtete Installationstaster: unbegrenztGesamtlänge Nebenstellenleitung: max. 100 mGesamtlänge Lastleitung: max. 100 mMaße: 53 x 97 x 36 mm (B x H x T)Fabrikat: JUNGArt.-Nr.: 1724 DEBnstelle 3-Draht Art.-Nr. 1723 NE: 10 Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 10 unbeleuchtete Installationstaster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 m Maße: 53 x 97 x 36 m
