| Zusammenstellung |
Basiselement |
| Ausführung |
Tronic |
| Lastart |
sonstige |
| Nebenstelleneingang |
true |
| Verwendbar mit Taste |
true |
| Verwendbar mit Bewegungsmelder |
true |
| Verwendbar mit Präsenzmelder |
true |
| Verwendbar mit Zeitschalter/Timer |
true |
| Verwendbar mit Funktaste |
true |
| Verwendbar mit IR-Taste |
false |
| Montageart |
Unterputz |
| Transparent |
false |
| Nennspannung |
230 V |
| Frequenz |
50.0 - 50.0 Hz |
| Bemessungsstrom |
16 A |
| Schaltleistung |
3.0 - 3.0 W |
| Schaltleistung HLK |
20.0 - 20.0 W |
| Verlustleistung |
0,5 W |
| Anzahl der Kanäle |
1 |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Min. Tiefe der Gerätedose |
32 mm |
| Kompatibel mit Apple HomeKit |
false |
| Kompatibel mit Google Assistant |
false |
| Kompatibel mit Amazon Alexa |
false |
| IFTTT-Unterstützung verfügbar |
false |

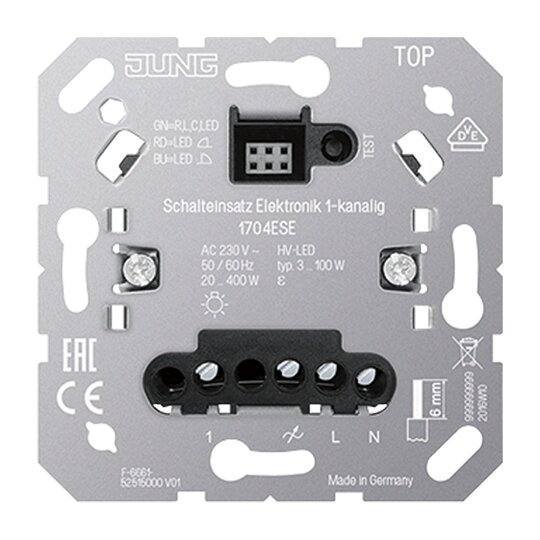

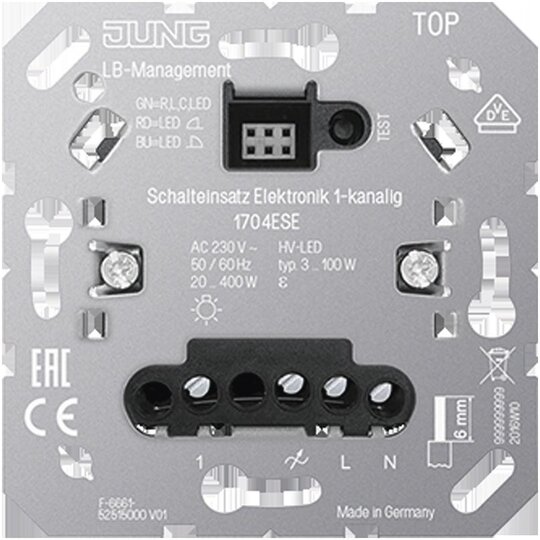

Schalteinsatz Elektronik, 1-kanaligmit Nebenstelleneingangfür Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 .., BT 17361 ..für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D ..für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..Nennspannung: AC 230 V ~Netzfrequenz: 50/60 HzStandby-Leistung: ca. 0,25 WVerlustleistung: ca. 4 WUmgebungstemperatur: -5 ... +45 °CAnschlussleistung bei 25 °C Glühlampen: 20 ... 400 W HV-Halogenlampen: 20 ... 400 W Elektronische Trafos: 20 ... 400 W Elektronische Trafos mit NV-LED: 20 ... 100 W Induktive Trafos: 20 ... 400 VA Induktive Trafos mit NV-LED: 20 ... 100 VA HV-LED-Lampen: typ. 3 ... 100 W Kompaktleuchtstofflampen: typ. 3 ... 100 W Bei Betrieb mit Neutralleiter oder bei Betrieb ohne Neutralleiter in der Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 200 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W. Ohmsch-kapazitiv: 20 ... 400 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 400 VA Ohmsch und HV-LED: typ. 3 ... 100 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 WBetrieb ohne Neutralleiter in der Betriebsart R,L,C,LED: Ohmsch-induktive Mischlast: max. 50 % Anteil ohmsche Last. Andernfalls falsches Einmessen möglich.Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen.Bei Betrieb von nicht dimmbaren LED-Lampen muss der Neutralleiter angeschlossen sein.Anschluss: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2Anzahl Stellantriebe: 1 ... 10Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 5 Taster: unbegrenztGesamtlänge Nebenstellenleitung: max. 100 mGesamtlänge Lastleitung: max. 100 m
