| Zusammenstellung |
Basiselement |
| Ausführung |
Relais |
| Lastart |
universal |
| Nebenstelleneingang |
true |
| Verwendbar mit Taste |
true |
| Verwendbar mit Bewegungsmelder |
true |
| Verwendbar mit Präsenzmelder |
true |
| Verwendbar mit Zeitschalter/Timer |
true |
| Verwendbar mit Funktaste |
true |
| Verwendbar mit IR-Taste |
false |
| Montageart |
Unterputz |
| Werkstoff |
sonstige |
| Werkstoffgüte |
sonstige |
| Oberfläche |
unbehandelt |
| Transparent |
false |
| Nennspannung |
230 V |
| Frequenz |
50.0 - 50.0 Hz |
| Bemessungsstrom |
16 A |
| Schaltleistung |
2300.0 - 2300.0 W |
| Schaltleistung HLK |
1.0 - 1.0 W |
| Verlustleistung |
0,5 W |
| Anzahl der Kanäle |
1 |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Min. Tiefe der Gerätedose |
32 mm |
| Kompatibel mit Apple HomeKit |
false |
| Kompatibel mit Google Assistant |
false |
| Kompatibel mit Amazon Alexa |
false |
| IFTTT-Unterstützung verfügbar |
false |

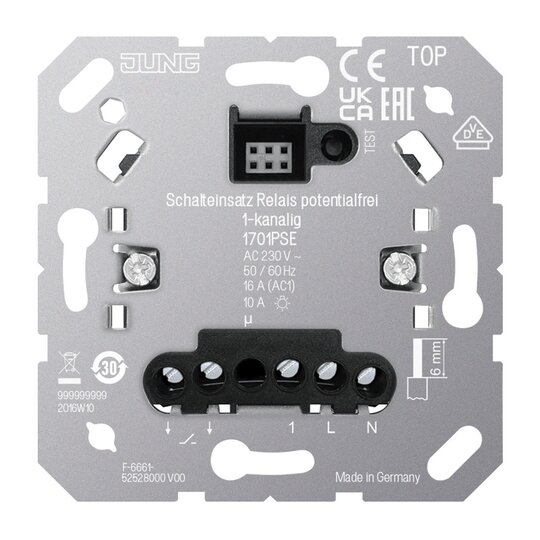

Schalteinsatz Relais potentialfrei, 1-kanaligSchalteinsatz Relais potentialfrei, 1-kanaligBestimmungsgemäßer Gebrauch¦ Schalten von potentialgetrennten Stromkreisen für Beleuchtungen¦ Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz oder KNX RF Taster¦ Betrieb mit geeignetem Aufsatz¦ Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften¦ Anschluss von Nebenstellen möglich¦ Zeitfunktion einstellbarTechnische DatenNennspannung: AC 230 V ~Netzfrequenz: 50/60 HzStandby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 WUmgebungstemperatur: -25 ... +45 °CLager-/Transporttemperatur: -20 ... +70 °COhmsch: 16 A (AC1)Leuchtstofflampen: 4 AXGlühlampen: 2300 WHV-Halogenlampen: 2000 WElektronische Trafos: 1500 WInduktive Trafos: 1000 VAHV-LED-Lampen: typ. 400 WLeuchtstofflampen unkompensiert: 920 VAKapazitive Last: 920 VA (115 µF)pro 5 °C Überschreitung von 25 °C: -5 %bei Einbau in Holz- oder Trockenbauwand: -15 %bei Einbau in Mehrfachkombinationen: -20 %Anzahl Stellantriebe: 1 ... 10Nebenstelle 2-Draht 1720 NE: unbegrenztTaster: unbegrenztNebenstelle 3-Draht 1723 NE: 10Drehnebenstelle 3-Draht 1733 DNE: 10Fabrikat: JUNGArt.-Nr.: 1701 PSE
