| Funktion |
elektronisch |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
1 |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Öffner |
0 |
| Steuerspannung 1 |
230.0 - 230.0 V |
| Versorgungsspannung |
230.0 - 230.0 V |
| Spannungsart der Versorgungsspannung |
AC |
| Max. Glühlampenlast |
2300 W |
| Leistungsaufnahme |
0,5 W |

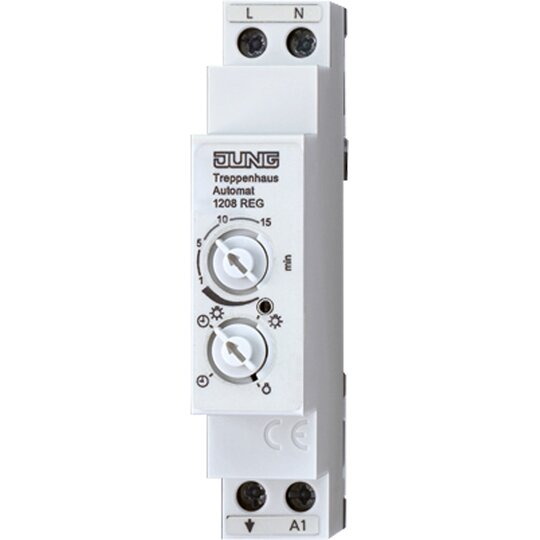

Treppenhaus-AutomatTreppenhaus-AutomatBestimmungs emäßer Gebrauch¦ Manuelles oder automatisches Schalten von Licht in Treppenhäusern¦ Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler¦ Einschalten mittels Impulseinsatz oder Taster Produkteigenschaften¦ Nachlaufzeit einstellbar¦ Elektronischer Überlastschutz für den SteuereingangVier verschiedene Betriebsarten einstellbar:¦ Automatikfunktion ohne Abschaltwarnung¦ Automatikfunktion mit Abschaltwarnung¦ Licht dauerhaft eingeschaltet¦ Licht dauerhaft ausgeschaltet Automatisches Schalten von LichtDer Impulseinsatz wird mit einem Bewegungsmelder kombiniert. Sobald die Helligkeit einen am Bewegungsmelder eingestellten Wert unterschreitet und Bewegungen erkannt werden, sendet der Impulseinsatz zyklisch ein Einschaltsignal an den REG-Automaten. Dieser schaltet das Licht für die eingestellte Nachlaufzeit ein. Nach Ablauf der Nachlaufzeit schaltet der REG-Automat das Licht aus. Nach dem Ausschalten erfassen Impulseinsätze mit Bewegungsmeldern für ca. 3 Sekunden keine Bewegungen.Technische DatenNennspannung: AC 230 V ~Netzfrequenz: 50 HzLeistungsaufnahme: ca. 1 WUmgebungstemperatur: +5 ... +45 °CNachlaufzeit: ca. 10 s ... 15 minToleranz Nachlaufzeit: ± 20 %Strombelastbarkeit des Steuereingangs A1: max. 40 mASchaltspannung: AC 250 V ~Ohmsch: 16 AEinschaltstrom 20 ms: max. 165 AGlühlampen: 2300 WHV-Halogenlampen: 2300 WHV-LED-Lampen: 400 WLeuchtstofflampen parallelkompensiert: 920 WLeuchtstofflampen unkompensiert: 1200 VALeuchtstofflampen Duo-Schaltung: 2300 W / 140 µFElektronische Trafos: 1500 WInduktive Trafos: 1000 VAEVG: typabhängigEinbaubreite: 18 mm (1 TE)Gesamtlänge Lastleitung: max. 100 mGesamtlänge Steuerleitung: max. 100 mAnschluss: Schraubklemmeneindrähtig: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2Fabrikat: JUNGArt.-Nr.: 1208 REG
BMA_JUNG_REG_Montage.pdf
Montageanleitung
|
|
|
|
|
|
|
|
|
|
|
|
|
