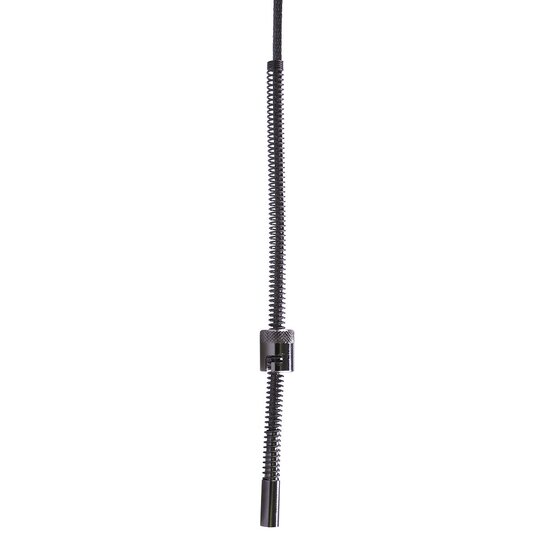

Jumo 902190/10-402-1003-1-8-180-11-2500 /317, Widerstandsthermometer 00055797

Das einsteckbare Widerstandsthermometer mit Bajonettverschluss und Anschlussleitung ermöglicht, aufgrund der Temperaturabhängigkeit des elektrischen Widerstandes seines eingebauten Platin-Sensors, eine Temperaturmessung an Festkörpern. Das Schutzrohr aus Edelstahl, bestehend aus dem Werkstoff 1.4571, hat eine Abmessung von 8 x 20 mm und ist an der Spitze plan ausgeführt. Der Bajonettverschluss weisst einen Durchmesser von 12 mm auf. Das Widerstandsthermometer wird daher bevorzugt für Temperaturmessungen an Gleitlagern und Werkzeugen in der Kunststoffindustrie eingesetzt. Das Widerstandsthermometer nach DIN EN 60751 (Klasse B) ist als 1 x Pt100 in Zweileiterschaltung ausgeführt und für Temperaturen von -50 bis +400 °C ausgelegt. Die 2,5 m lange Anschlussleitung aus Metallgeflecht ist abgeschirmt kontaktiert und am Übergang zugentlastet montiert. Der Einstellbereich der Einbaulänge beträgt 20 bis 180 mm. Die zulässige Umgebungstemperatur der Anschlussleitung beträgt -50 bis +350 °C. Das offene Anschlussende ist mit Aderendhülsen nach DIN 46228 Teil 4 bestückt.
