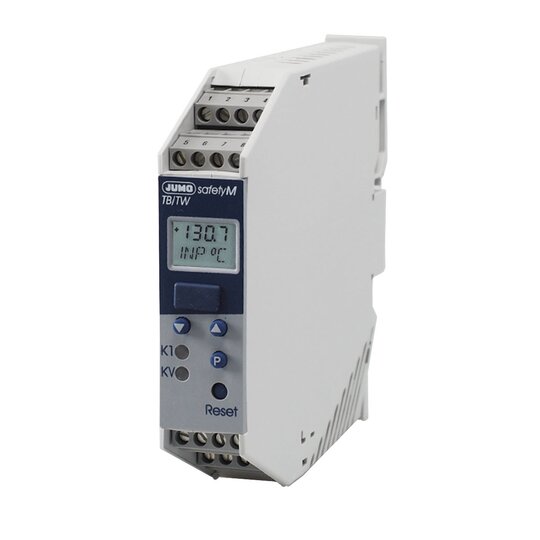

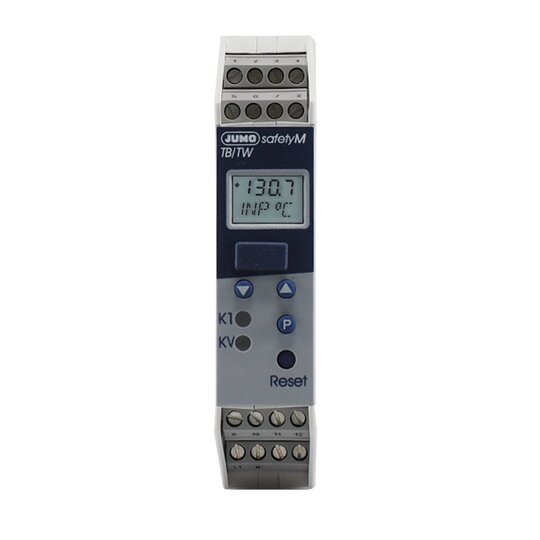

Jumo 701160/8-0153-001-23 Temperaturbegrenzer / -wächter 00506382

Der freiprogrammierbare elektronische Temperaturbegrenzer / -wächter nach DIN EN 14597 kann auf Hutschiene montiert werden. Die Spannungsversorgung beträgt AC 110 bis 240 V,-10/+15 %, 48 bis 63 Hz, 5 VA. Der Universalmesseingang ist frei konfigurierbar für Widerstandsthermometer, Thermoelemente sowie Strom und Spannungssignale. TB/TW überwachen thermische Prozesse in Anlagen auf einen eingestellten Grenzwert. Wird dieser überschritten, so schaltet das eingebaute Relais die Anlage in einen betriebssicheren Zustand und die LED K1 schaltet von grün auf rot um. Kommt die Anlage wieder in den Gutbereich, muss beim TB die Taste Reset mit einem entsprechenden Werkzeug manuell entriegelt werden. Es ist auch eine externe Entriegelung möglich. Der TW hingegen stellt sich ohne äußere Einwirkung automatisch wieder zurück. Ein Binärausgang DC 24 V /20 mA kann bei einer einstellbaren Temperatur vor Erreichen des Grenzwertes ein Voralarmsignal ausgeben, welches über LED KV zusätzlich angezeigt wird. Der TB/TW mit Baubreite 22,5 mm wird auf Hut-Schienen montiert und über Schraubklemmen mit einem Leitungsquerschnitt von max. 2,5 mm² verdrahtet. Er hat zusätzlich die Zulassung nach cULus.
