| Ausführung |
Messwandler |
| Montageart |
Frontmontage |
| Amperemeter |
true |
| Blindleistungsmesser |
true |
| Drehzahlmesser |
false |
| Frequenzmesser |
true |
| Voltmeter |
true |
| Oberwellenmessung |
true |
| Scheinleistung |
true |
| Wirkleistungsmessgerät |
true |
| Leistungsfaktor |
true |
| Phasenwinkel (cos phi) |
true |
| Messwertspeicher |
true |
| Anzahl der Spannungsmesseingänge |
3 |
| Anzahl der Strommesseingänge |
4 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
90 - 277 V |
| Versorgungsspannung bei DC |
90 - 250 V |
| Display |
graphisch |
| Anzahl der analogen Eingänge |
0 |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
3 |
| Anzahl der digitalen Ausgänge |
3 |
| Anzahl der Ethernet-Anschlüsse |
0 |
| Geeignet für RJ-Stecker |
false |
| Mit Kommunikationsschnittstelle RS-485 |
true |
| Unterstützt Protokoll für PROFIBUS |
false |
| Unterstützt Protokoll für MODBUS |
true |
| Unterstützt Protokoll für PROFINET IO |
false |
| Breite |
96 mm |
| Höhe |
96 mm |
| Tiefe |
87,2 mm |
| Schutzart (IP), frontseitig |
IP40 |

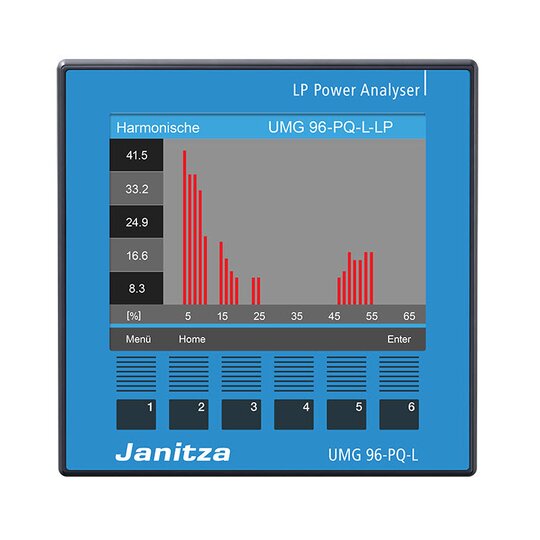

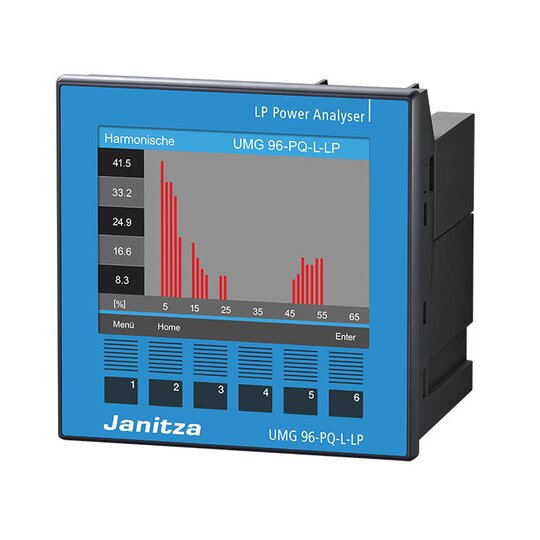

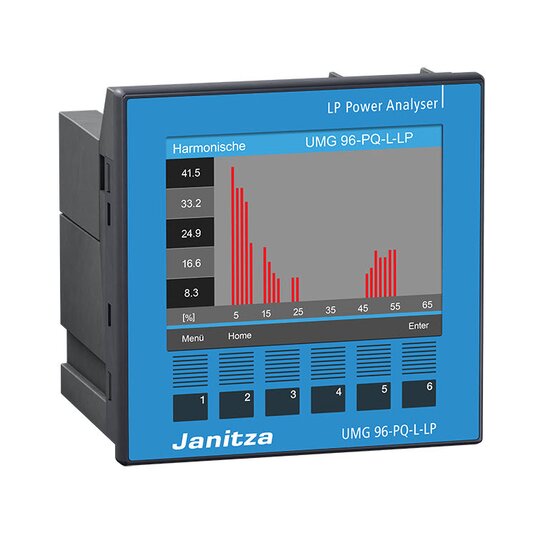

Energiemessgerät UMG 96-PQ-L-LP (Klasse S) Zwischenharmonische Flicker Spannungsunsymmetrie zusätzliche Ereignis Trigger nach Klasse S 61000-4-30 mit Uhr, Batterie und Messdatenspeicher (64MB)Fronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT)Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DCInstallationskategorie: 300 V CAT III Messung in TN- und TT-NetzenMessung von Oberschwingungen bis zur 65. VollwelleEreignisseWirkarbeit Klasse 0,5S3 Spannungsmesseingänge:Messkategorie: 600 V CAT III/300 V CAT IVMessung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)4 Low-Power Strommesskanäle:Eingangssignal Low-Power Schaltung: max. 400 mVEingangssignal Integrator-Schaltung: max. 800mVCrestfaktor: 2Überlast für 1 Sekunde: 3 VAuflösung: 0,0001 VPeripherie: je 3x Digitale Eingänge und Ausgänge1x Analog Ausgang1x RS485 (Modbus RTU)Zubehör (inklusiv): Beipack UMG96-PQ-L Low Power (5236252) Programmiersoftware ' GridVis Essentials' Download: www.janitza.de/gridvis-download.html'
