| Ausführung |
Messwandler |
| Montageart |
DIN-Schiene |
| Amperemeter |
true |
| Blindleistungsmesser |
true |
| Drehzahlmesser |
false |
| Frequenzmesser |
true |
| Voltmeter |
true |
| Oberwellenmessung |
true |
| Scheinleistung |
true |
| Wirkleistungsmessgerät |
true |
| Leistungsfaktor |
true |
| Phasenwinkel (cos phi) |
true |
| Messwertspeicher |
true |
| Anzahl der Spannungsmesseingänge |
3 |
| Anzahl der Strommesseingänge |
3 |
| Maximalstrom (Imax) |
6 A |
| Display |
ohne |
| Anzahl der analogen Eingänge |
0 |
| Anzahl der analogen Ausgänge |
0 |
| Anzahl der digitalen Eingänge |
0 |
| Anzahl der digitalen Ausgänge |
0 |
| Anzahl der Ethernet-Anschlüsse |
0 |
| Geeignet für RJ-Stecker |
false |
| Mit Kommunikationsschnittstelle RS-485 |
true |
| Unterstützt Protokoll für PROFIBUS |
false |
| Unterstützt Protokoll für MODBUS |
true |
| Unterstützt Protokoll für PROFINET IO |
false |
| Breite |
71,5 mm |
| Höhe |
98 mm |
| Tiefe |
46 mm |
| Schutzart (IP), frontseitig |
IP20 |

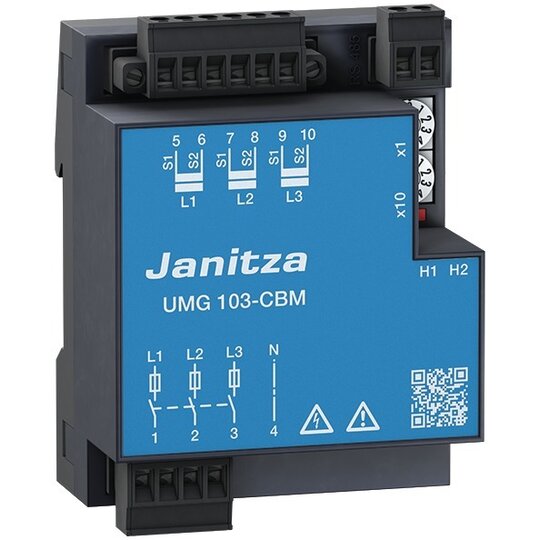

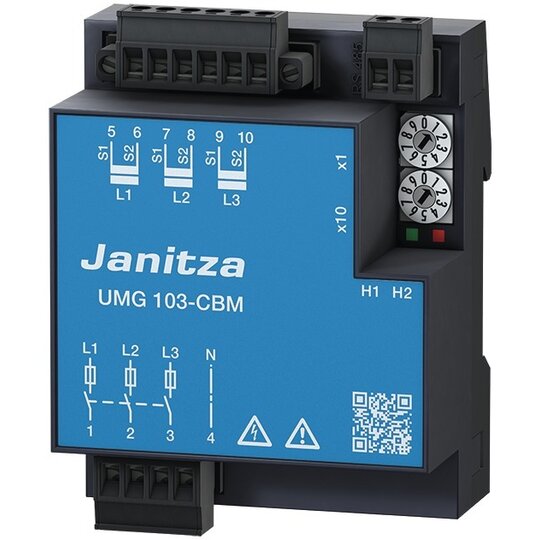

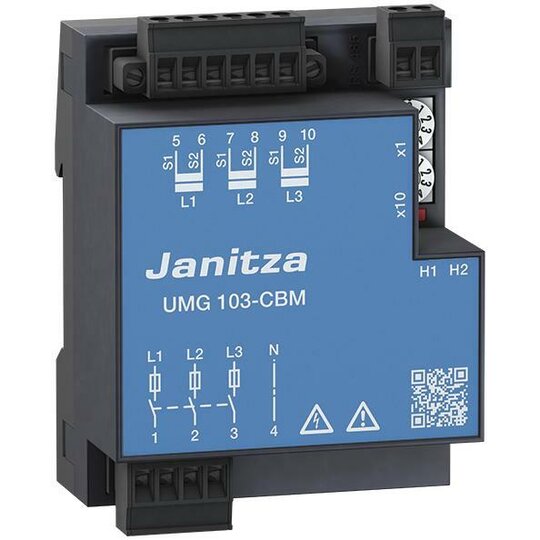

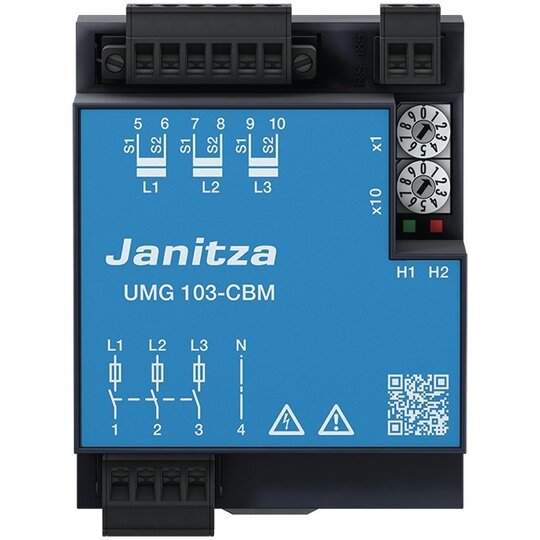

Universalmessgerät UMG 103-CBMmit Uhr, Batterie und Messdatenspeicher (4MB)Geräteabmessung in mm (LxBxH): 46 x 71,5 x 98 Versorgungsspannung: 115V ... 277V / 1,5VAInstallationskategorie: 300V CAT IIIMessung in TN- und TT-NetzenMessung von Oberschwingungen bis zu 40. 4 Spannungsmesseingänge Messkategorie: 300V CAT III Messung in Dreiphasen-4-Leitersystemen bis 277V Messung in Dreiphasen-3-Leitersystemen bis 480V3 Strommesseingänge für Stromwandler Messkategorie: 300V CAT II Nennstrom 5A / 1A (einstellbar) Messbereich: 0,005 ... 6 ArmsDatenspeicher: 4MB FlashSchnittstellen: RS485 (Modbus RTU / Slave)Zubehör (inklusiv):33.03.345 Installationsanleitung inkl. Sicherheitshinweise und 'Software-GridVis' Schnelleinstieg 52.00.008 RS485-Abschlusswiderstand 120 OhmGridVis Basic download: www.janitza.de/gridvis-download.html
