| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Mit abnehmbaren Klemmen |
true |
| Funktion |
für gemischte Netze |
| Ansprechwert Stromstärke 1 |
30 - 20000 mA |
| Ansprechwert Stromstärke 2 |
30 - 20000 mA |
| Min. einstellbare Ansprechverzögerungszeit |
0,01 s |
| Max. zulässige Ansprechverzögerungszeit |
10 s |
| Anzeige des Differenzstroms |
true |
| Fehlerspeicherung möglich |
true |
| Anzahl der Kontakte als Öffner |
2 |
| Anzahl der Kontakte als Schließer |
2 |
| Anzahl der Kontakte als Wechsler |
0 |
| Breite |
71 mm |
| Höhe |
90 mm |
| Tiefe |
73 mm |

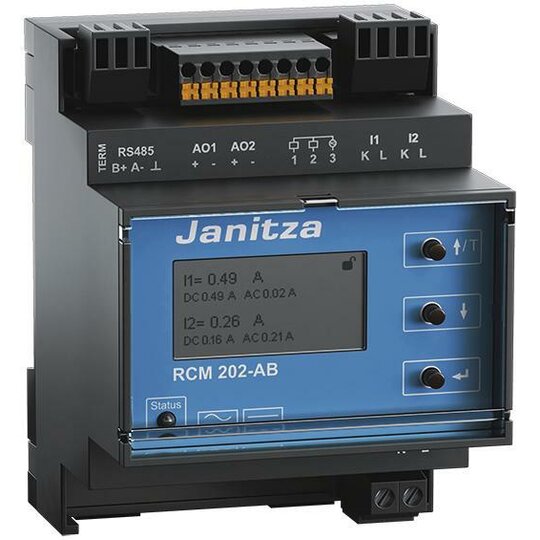

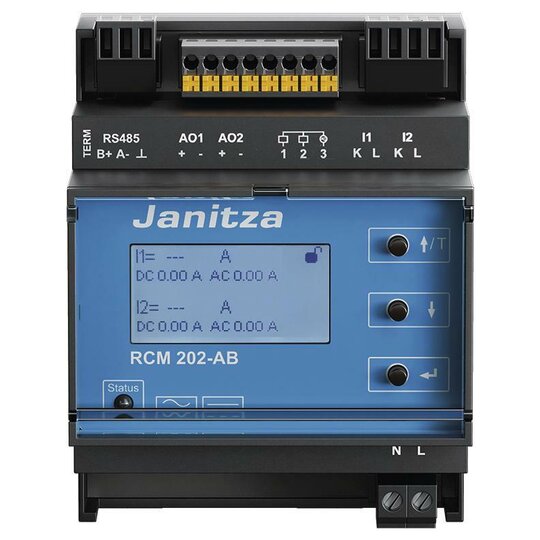

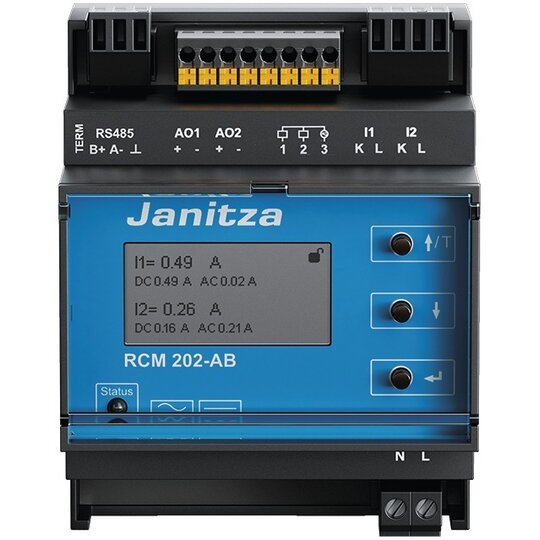

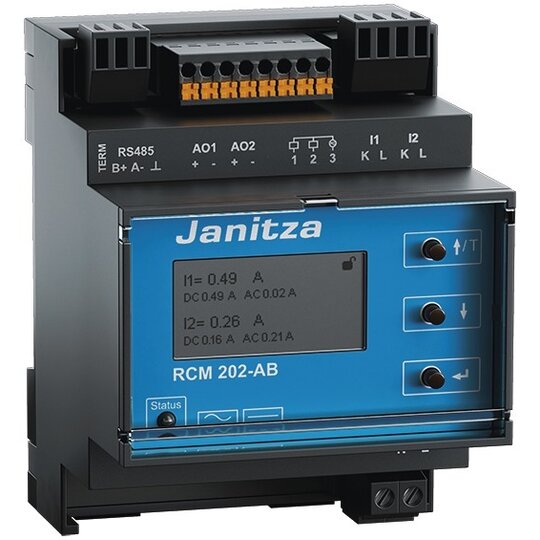

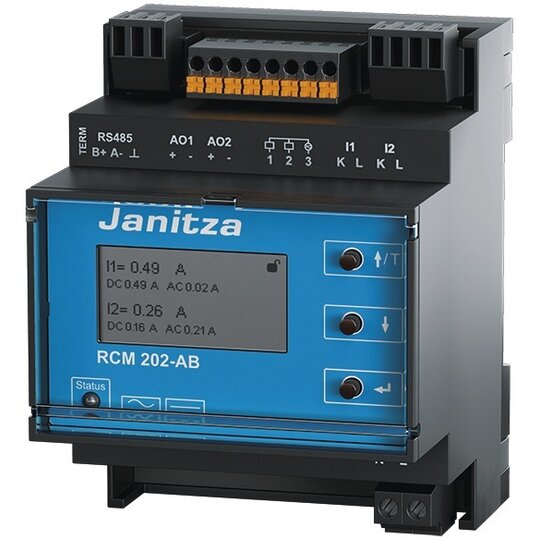

Differenzstromüberwachungsgerät RCM 202-AB Das RCM 202-AB wird mit angeschlossenen Strommesswandlern zur Messung und Überwachungvon Differenzströmen vom Typ A, B und B+ in TN- und TT-Systemen (geerdete AC-Systeme) eingesetzt.Versorgungsspannung:85 ... 305 V AC (50/60Hz)- Differenzstrommessung über bis zu zwei angeschlossene Strommesswandler- Wandleranschlussüberwachung auf Drahtbruch bzw. Kurzschluss pro Kanal- Erfassung, Auswertung und Überwachung von Differenzströmen Typ A und B nach IEC 62020- Erfassung von sinusförmigen Wechselfehlerströmen mit Frequenzen bis 20 kHz (Typ B+)- Messwerte- und Extremwertespeicher mit ZeitstempelMesskanäle- Zwei Stromwandleranschlüsse (kompatibel mit allen Janitza Differenzstromwandlern)- Messbereich AC/DC: 10mA ... 20AMesswertanzeige und Bedienung- zweifarbiges LED-Display (128 x 64 Pixel)- 3-Tasterbedienung- Deutsche, Englische und Spanische Benutzerführung wählbarKommunikation- RS485-Schnittstelle (Protokoll: Modbus RTU)- Kompatibel mit allen Kommunikationsfähigen Janitza Modbus Mastergeräten
