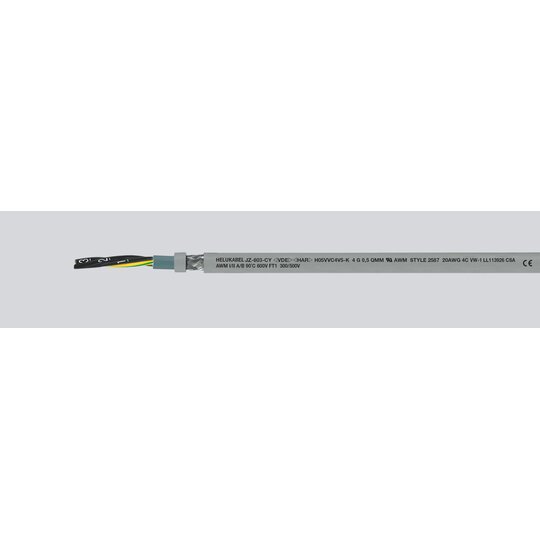

JZ-603-CY 18x0,75 UL,CSA,HAR Exportfähige Trommel
500 Meter

Listenpreis
Art.-Nr.
1396084
EAN
4060892033735
Hersteller-Nr.
83736
DEHA.-Nr.
3802775
eClass.-Nr.
27062010
Zolltarif-Nr.
85444995
Leiter-Nennquerschnitt 0,75 qmm
Leiter-Klasse Kl.6 = feinstdrähtig
Ader-Zahl 18
Werkstoff der Aderisolation PVC
Ader-Kennzeichnung Ziffern
Schutzleiter true
Schirm über Verseilung Geflecht
Mantelmaterial PVC
Mantel-Farbe grau
Halogenfrei nach EN 50267-2-2 false
Raucharm nach EN 61034-2 false
Außendurchmesser ca. 16,6 mm
Zul. Kabelaußentemperatur bei Montage/Handling -5 - 70 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -40 - 70 €C
Nennspannung U 500 V

Technische Daten: Spezial-PVC-Schlauchleitung mit ölfestem Außenmantel nach DIN VDE 0285-525-2-51, DIN EN 50525-2-51 und nach UL Style 2587 Temperaturbereich HAR bewegt -5°C bis +70°C nicht bewegt -40°C bis +70°C UL/CSA bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C Nennspannung HAR U0/U 300/500 V UL/CSA 600 V Prüfspannung 3000 V Durchschlagspannung min. 6000 V Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad) Kopplungswiderstand max. 250 Ohm/km Aufbau: Cu-Litze blank feindrähtig nach DIN VDE 0295 Kl.5, BS 6360 cl.5 bzw. IEC 60228 cl.5 Aderisolation aus Spezial-PVC und class 43 gem. UL Std.1581 Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck SchutzleiteráGN-GE,áabá3áAdern ináderáAußenlage Adern mit optimalen Schlaglängen in Lagen verseilt Innenmantel auf PVC-Basis Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85% Außenmantel aus Spezial-PVC, ölbeständig und class 43 gem. UL Std.1581 Mantelfarbe: grau (RAL 7001) mit Metermarkierung Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2 , UL VW-1, CSA FT1 Ölbeständig nach DIN VDE 0473-811-404/ DIN EN 60811-404, UL 1581 Teil 50.182. Hinweise: ungeschirmte Analogtype: JZ-603 Verwendung: MULTINORM Steuerleitungen finden in nahezu allen für den Export bestimmten Maschinen, Anlagen und Geräten Verwendung. Dank der mehrfachen Approbation dürfen diese Leitungen fast weltweit bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien, eingesetzt werden. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 500 m, 1000 mTechnische Änderungen vorbehalten.
