Leiter-Durchmesser | 0,60 mm |
Leiter-Klasse | Kl.1 = eindrähtig |
Ader-Zahl | 2 |
Anzahl der Verseilelemente | 4 |
Verseilung | Bündel |
Verseilelement | Paare |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Ringe |
Schirm über Verseilelement | ohne |
Schirm über Verseilung | ohne |
Kabel längswasserdicht | false |
Kabel querwasserdicht | false |
Schutzmantel | nein |
Bewehrung | false |
Mantelmaterial | PVC |
Mantel-Farbe | grau |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nein |
Raucharm nach EN 61034-2 | false |
Funktionserhalt | nein |
Außendurchmesser ca. | 6,50 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - +50 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30 - +70 €C |
Als Außenkabel zulässig | false |

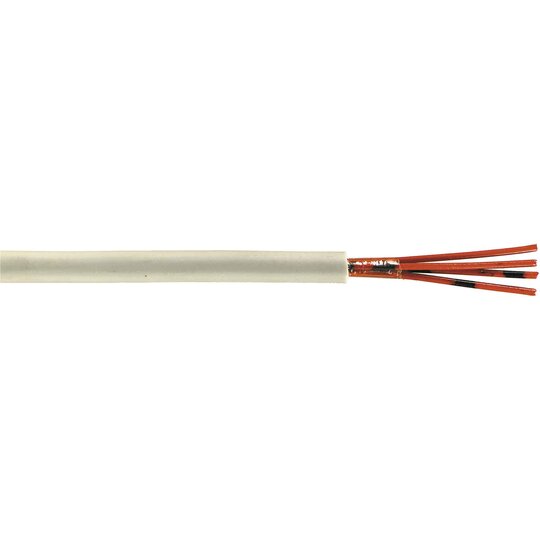

Anwendung:Vorzugsweise im Sprechstellen- und Nebenstellenbau für Fernmeldeanlagen, in trockenen und feuchten Räumen aber auch zur festen Verlegung an Außenwänden bei Schutz vor Sonneneinstrahlung.Aufbau:Leiter: Kupferleiter eindrähtig blank 0,6 mm DurchmesserAderisolation: PVCKennzeichnung: nach VDE 0815Verseilung: je 4 Adern zum Sternvierer Sternvierer zum Bündel Bündel zur Kabelseele FolieAußenmantel: PVC grauTechnische Daten:Nennspannung: 300 VPrüfspannung: 800 VSchleifenwiderstand: 130 Ohm/kmStrombelastbarkeit: 2,5 ABetriebskapazität: 100 nF/kmIsolationswiderstand: 100 MOhm/ x kmKapazitive Kopplungen: K1 (800 Hz, 100 m) 300 pFLeitungsdämpfung: ca. 1,7 dB/km (800 Hz)Temperaturbereich: -5 °C - +50 °C (beim Verlegen) -30 °C - +70 °C (nach Verlegen)Betriebstemperatur: +70 °C (max.)Biegeradius: 7,5 x Leitungsdurchmesser 2,5 x Leitungsdurchmesser für einmaliges Biegen ohne ZugFlammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1).
EF_04_17_03.pdfBauproduktenverordnung
Download
(Stand: 19.08.2024)
|
EC20170010.pdfBauproduktenverordnung
Download
(Stand: 19.08.2024)
|
Datenblatt J-YYTechnisches Datenblatt für Fernmelde-Installationsleitung nach VDE 0815 vorzugsweise im Sprechstellen- und Nebenstellenbau für Fernmeldeanlagen, in trockenen und feuchten Räumen aber auch zur festen Verlegung an Außenwänden bei Schutz vor Sonneneinstrahlung
Download
(Stand: 19.08.2024)
|
