JE-H(ST)H E30 2x2x0,8 Orange Trommel
500 Meter

Listenpreis
Art.-Nr.
1190033
EAN
Hersteller-Nr.
JE-H(ST)H E3
DEHA.-Nr.
0104584
eClass.-Nr.
Zolltarif-Nr.
85444995
Leiter-Durchmesser 0,80 mm
Leiter-Klasse Kl.1 = eindrähtig
Ader-Zahl 2
Anzahl der Verseilelemente 2
Verseilung Lagen
Verseilelement Paare
Werkstoff der Aderisolation sonstige
Ader-Kennzeichnung Farbe
Schirm über Verseilelement ohne
Schirm über Verseilung Folie
Kabel längswasserdicht false
Kabel querwasserdicht false
Schutzmantel nein
Bewehrung false
Mantelmaterial sonstige
Mantel-Farbe orange
Halogenfrei nach EN 50267-2-2 true
Flammwidrig nach EN 60332-3-24
Raucharm nach EN 61034-2 true
Funktionserhalt E 30
Außendurchmesser ca. 6,60 mm
Zul. Kabelaußentemperatur bei Montage/Handling -5 - +50 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -30 - +70 €C
Als Außenkabel zulässig false

Halogenfreie Installationsleitung JE-H(ST)H E30 2x2x0,8 Orange


Halogenfreie Fernmeldekabel sind bestimmt zur Übertragung von Signalen und Messwerten in Steuer- und Regel-/Brandmeldeanlagen. Dort, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte und ein Funktionserhalte der Anlagen über einen Zeitraum von 30 Minuten notwendig sind. Zur Verlegung in trockenen und feuchten Betriebsstätten, sowie in und unter Putz. Sie sind nicht für Starkstrom-Installationszwecke und für Erdverlegung zugelassen.

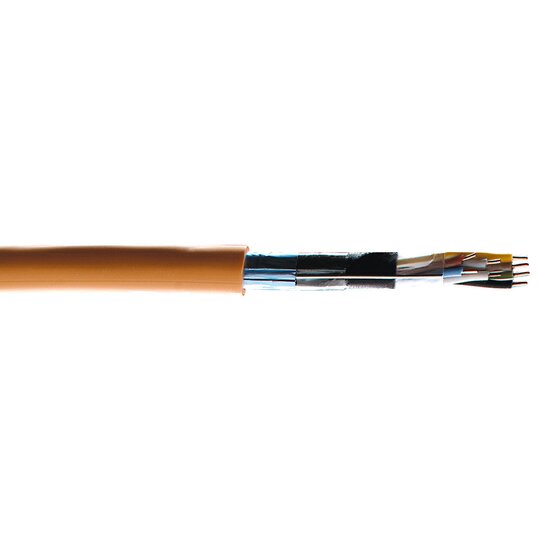

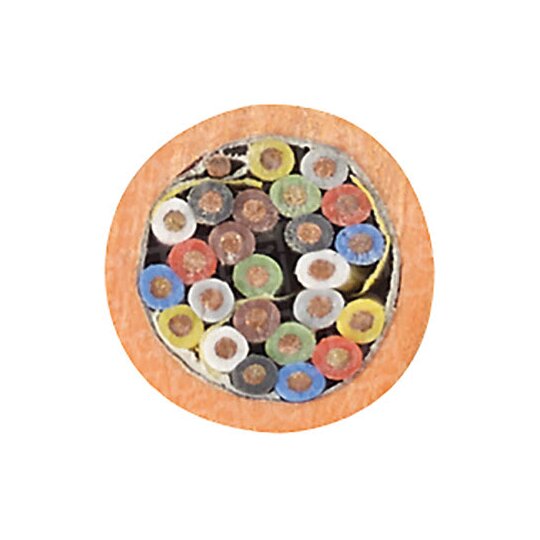

Aufbau

  • Leiter: Kupferleiter verzinnt eindrähtig 0,8 mm Durchmesser
  • Aderisolation: vernetzte, halogenfreie, keramisierbare Polymermischung
  • Aderkennzeichnung: gem. VDE 0815 Grundfarbe der Vierer in jedem Bündel
    • - Paar 1: blau-rot
    - Paar 2: grau-gelb
    - Paar 3: grün-braun
    - Paar 4: weiß-schwarz
    Die einzelnen Bündel sind durch eine nummerierte Kunststoffkennwendel gekennzeichnet.
  • Verseilung: 2 Adern zum Paar - 4 Paare zum Bündel - Bündel in Lagen verseilt, Bandierung
  • Abschirmung: Polyester-kaschiertes Alu-Band mit Beidraht 0,8 mm
  • Außenmantel: halogenfreie Polymermischung orange

    Technische Daten

  • Nennspannung: 225 V
  • Temperaturbereich (beim Verlegen): -5 °C bis +50 °C
  • Temperaturbereich (nach Verlegen): -30 °C bis +70 °C
  • Biegeradius: 7,5 x Leitungsdurchmesser


    • Prüfungen

  • Flammwidrigkeit: nach EN 50266-2-4, IEC 60332-1, IEC 60332-3 Kat. C
  • Isolationserhalt FE 180: nach VDE 0472 T. 814-IEC 60331
  • Funktionserhalt E 30: nach DIN 4102-12


    • Eigenschaften

  • halogenfrei
  • brandhemmend
  • minimale Rauchentwicklung
  • keine korrosiven Gase
