J-Y(ST)Y 4x2x0,8 Eca Ring 100
100 Meter

Listenpreis: Bitte einloggen
Art.-Nr.: 1114405
EAN
Hersteller-Nr.: J-Y 4X2X0,8
DEHA.-Nr.: 0105560
eClass.-Nr.
Zolltarif-Nr.: 85444920

Leiter-Durchmesser	0,80 mm
Leiter-Klasse	Kl.1 = eindrähtig
Ader-Zahl	2
Anzahl der Verseilelemente	4
Verseilung	Lagen
Verseilelement	Paare
Werkstoff der Aderisolation	PVC
Ader-Kennzeichnung	Farbe
Schirm über Verseilelement	ohne
Schirm über Verseilung	Folie
Kabel längswasserdicht	false
Kabel querwasserdicht	false
Schutzmantel	nein
Bewehrung	false
Mantelmaterial	PVC
Mantel-Farbe	grau
Halogenfrei nach EN 50267-2-2	false
Flammwidrig	nein
Raucharm nach EN 61034-2	false
Funktionserhalt	nein
Außendurchmesser ca.	9,00 mm
Zul. Kabelaußentemperatur bei Montage/Handling	-5 - +50 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-30 - +70 €C
Als Außenkabel zulässig	false

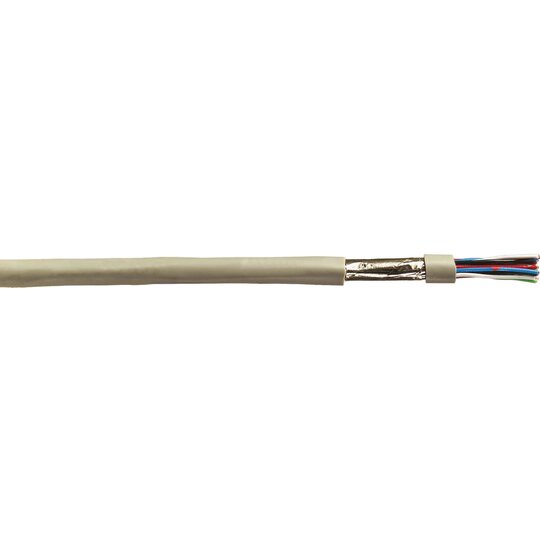

J-Y(ST)Y 4x2x0,8 Ring 100

Anwendung:
Vorzugsweise im Sprechstellen- und Nebenstellenbau innerhalb von Gebäuden, aber auch im Freien zur festen Verlegung an Gebäuden.

Aufbau:
- Leiter Kupferleiter eindrähtig blank 0,6 mm oder 0,8 mm Durchmesser
- Aderisolation: PVC
- Kennzeichnung nach VDE 0815
- Verseilung: Adern zu Paaren, Paare in Lagen
- statischer Schirm: kunststoffkaschierte Metallfolie mit Beidraht Folie
- Außenmantel: PVC grau

Technische Daten:
- Nennspannung: 300 V
- Prüfspannung: 800 V
- Schleifenwiderstand: 130 Ohm/km 73,2 Ohm/km
- Strombelastbarkeit: 2,5 A, 5,1 A
- Betriebskapazität: 120 nF/km, 100 nF/km
- Isolationswiderstand: 100 MOhm x km
- Kapazitive Kopplungen: K1 (800 Hz, 100 m) 300 pF,
- Leitungsdämpfung: ca. 1,7 dB/km 1,1 dB/km (800 Hz)
- Temperaturbereich: -5 ºC - +50ºC (beim Verlegen) -30 ºC - +70 ºC (nach Verlegen)
- Betriebstemperatur: +70 ºC (max.)
- Biegeradius: 7,5 x Leitungsdurchmesser, 2,5 x Leitungsdurchmesser für einmaliges Biegen ohne Zug
- Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
