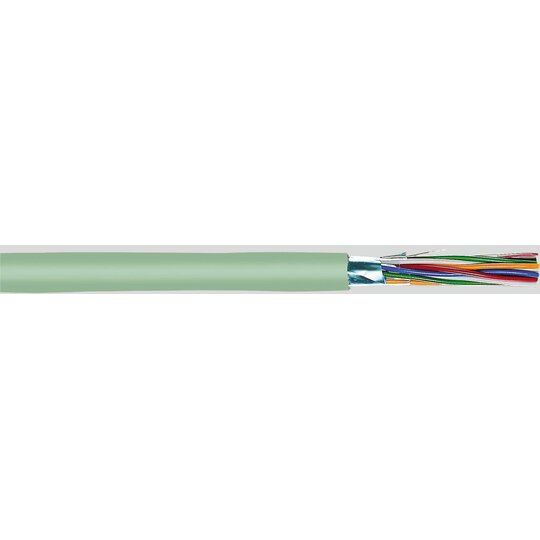

J-Y(ST)Y 10x2x0,6 Eca Trommel
500 Meter

Listenpreis
Art.-Nr.
1114310
EAN
Hersteller-Nr.
J-Y 10X2X0,6
DEHA.-Nr.
0105252
eClass.-Nr.
Zolltarif-Nr.
85444920
Leiter-Durchmesser 0,60 mm
Leiter-Klasse Kl.1 = eindrähtig
Ader-Zahl 2
Anzahl der Verseilelemente 10
Verseilung Lagen
Verseilelement Paare
Werkstoff der Aderisolation PVC
Ader-Kennzeichnung Farbe
Schirm über Verseilelement ohne
Schirm über Verseilung Folie
Kabel längswasserdicht false
Kabel querwasserdicht false
Schutzmantel nein
Bewehrung false
Mantelmaterial PVC
Mantel-Farbe grau
Halogenfrei nach EN 50267-2-2 false
Flammwidrig nein
Raucharm nach EN 61034-2 false
Funktionserhalt nein
Außendurchmesser ca. 9,00 mm
Zul. Kabelaußentemperatur bei Montage/Handling -5 - +50 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -30 - +70 €C
Als Außenkabel zulässig false

Anwendung:Vorzugsweise im Sprechstellen- und Nebenstellenbau innerhalb von Gebäuden, aber auch im Freien zur festen Verlegung an Gebäuden.Aufbau:Leiter: Kupferleiter eindrähtig blank 0,6 mm oder 0,8 mm DurchmesserAderisolation: PVCKennzeichnung: nach VDE 0815Verseilung: Adern zu Paaren, Paare in Lagenstatischer Schirm: kunststoffkaschierte Metallfolie mit Beidraht FolieAußenmantel: PVC grauTechnische Daten: 0,6 mm 0,8 mmNennspannung: 300 V 300 VPrüfspannung: 800 V 800 VSchleifenwiderstand: 130 Ohm/km 73,2 Ohm/kmStrombelastbarkeit: 2,5 A, 5,1 ABetriebskapazität: 120 nF/km, 100 nF/kmIsolationswiderstand: 100 MOhm x km 100 MOhm x kmKapazitive Kopplungen: K1 (800 Hz, 100 m) 300 pF, 300 pFLeitungsdämpfung: ca. 1,7 dB/km 1,1 dB/km (800 Hz)Temperaturbereich: -5 °C - +50 °C (beim Verlegen) -30 °C - +70 °C (nach Verlegen)Betriebstemperatur: +70 °C (max.)Biegeradius: 7,5 x Leitungsdurchmesser, 2,5 x Leitungsdurchmesser für einmaliges Biegen ohne ZugFlammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1).

454112000_ca.pdf

Bauproduktenverordnung

Download (Stand: 07.12.2024)

17-e3040-1_tt.pdf

Bauproduktenverordnung

Download (Stand: 07.12.2024)

EV_02_17_12.pdf

Bauproduktenverordnung

Download (Stand: 07.12.2024)

454112000.pdf

Bauproduktenverordnung

Download (Stand: 07.12.2024)

DoP-17-1028-00.pdf

Bauproduktenverordnung

Download (Stand: 07.12.2024)

EC20170008.pdf

Bauproduktenverordnung

Download (Stand: 07.12.2024)

dop_17_1028_00_tf.pdf

Bauproduktenverordnung

Download (Stand: 07.12.2024)

Datenblatt J-Y(St)Y

Technisches Datenblatt für Fernmeldeleitung nach VDE 0815 vorzugsweise im Sprechstellen- und Nebenstellenbau innerhalb von Gebäuden, aber auch im Freien zur festen Verlegung an Gebäuden.

Download (Stand: 07.12.2024)
