Ader-Zahl | 2 |
Außendurchmesser ca. | 5,5 mm |

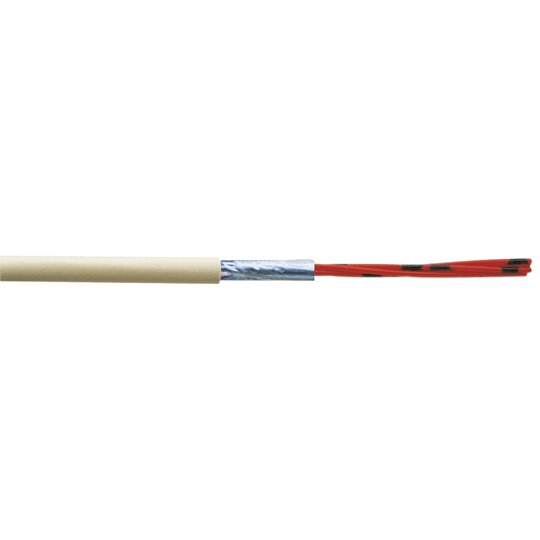

AnwendungAls Anschluss- und Verbindungsleitung für Datenübertragungselektronik, in Datenverarbeitungsanlagen undKommunikationssystemen. Verlegung in oder unter Putz sowie aufüblichen Kabelträgern für Innenverlegung. ErreichbareStreckenlänge bis zu 120 m. Für Starkstrominstallation undErdverlegung nicht zugelassen.AufbauLeiter: Kupferleiter massiv, blank 0,6 mm DurchmesserAderisolation: PEKennzeichnung: nach VDE 0815/Farbe+RingeVerseilung: Adern zum Sternvierer 5 Vierer zum Bündel Bündel in LagenStatischer Schirm: Kunststoffkaschierte Metallfolie mit Beidraht FolieAußenmantel: PVC grauTechnische DatenLeiterwiderstand der Schleife: max 130 Ohm/kmIsolationswiderstand: min. 5 GOhm x kmBetriebskapazität: bei 800 Hz max 52 nF/kmPrüfspannung Ader/Ader: 800 V 50 Hz 1 Min.Prüfspannung Ader/Schirm: 2000 V 50 Hz 1 Min.Betriebsspitzenspannung: 300 VTemperaturbereich: bewegt -5° C bis + 50° C unbewegt -30° C bis + 70° CBiegeradius: 7,5 x LeitungsdurchmesserKapazitive Kopplung: bei 800 Hz: max. 300 pF/300 m K9 - K12 max. 800 pF/300 m K1Nahe-Nebensprech-dämpfung: für 2 x 2 min. 45 dB ab 4 x 2 min. 25 dBWellenwiderstand: 100 Ohm +/- 15%Wellendämpfung: 1 MHz =- 35 dB/km 4 MHz = 55 dB/km 10 MHz = 73 dB/km 16 MHz = 86 dB/kmFlammwidrigkeit: VDE 0482-332-1-2/IEC 60332-1.
EC20170012.pdfBauproduktenverordnung
Download
(Stand: 19.08.2024)
|
EF_05_17_01.pdfBauproduktenverordnung
Download
(Stand: 19.08.2024)
|
Datenblatt J-2Y(St)YTechnisches Datenblatt für Fernmeldeleitung St III Bd 16 Mbit zur Verlegung in oder unter Putz sowie auf üblichen Kabelträgern für Innenverlegung.
Download
(Stand: 19.08.2024)
|
