Kontakteinsatz ohne Kontakte | false |
Kontaktausführung | Buchse |
Polzahl | 24 |
Durchmesser des Steckkontaktes | 2,5 mm |
Werkstoff des Steckverbindereinsatzes | Thermoplast |
Bemessungsstrom In | 16 A |
Umgebungstemperatur | -40 - 125 €C |
Bemessungsspannung | 500 V |
Bemessungsstoßspannung | 6 kV |
Überspannungskategorie | III |
Verschmutzungsgrad | 3 |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Mit Drahtschutz | true |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14 - 2.5 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 0.14 - 2.5 qmm |
Werkstoff der Kontaktbeschichtung | Silber |
Werkstoff des Kontakteinsatzes | Kunststoff |
Werkstoff des Kontaktes | Messing |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Mit Schutzleiter | true |

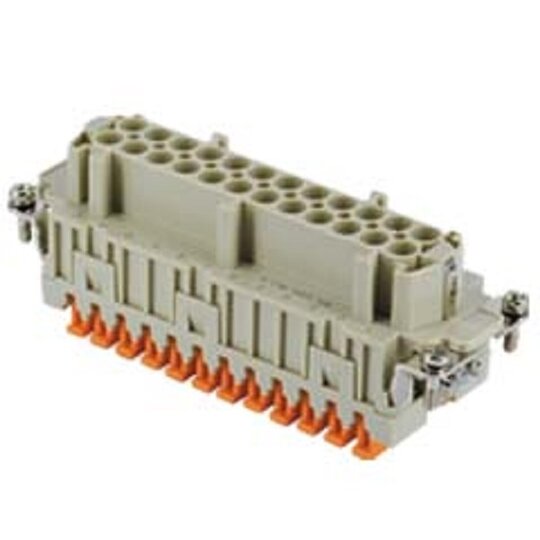

Die ILME Artikelnummer CSHF 24 N definiert den Artikel Buchseneinsatz, 24P+PE, Silber, SQUICH, 16A, 500V, für Gr.104.62 Nr.25-48. Der Kontakteinsatz der Baureihe CSH ist mit der patentierten ILME-Schnellanschlusstechnik SQUICH® ausgestattet. Diese Anschlusstechnik bietet einen intuitiven und schnellen Anschluss des Steckverbinders. Neben der Zeitersparnis von bis zu 50% im Vergleich zur traditionellen Schraubanschlusstechnik sind die Käfigzugfedern der SQUICH®-Technik absolut vibrationsfest und wartungsfrei und eignen sich somit auch für Anwendungen im Bereich der EN 61373. Die zusätzliche Prüföffnung der Anschlusstaster ermöglicht dem Anwender ein Messen und Prüfen im angeschlossenen und eingebauten Zustand des Steckverbinders. Gleiche Kenndaten und Konturen wie die Serien CNE, CCE, CSE und CSS ermöglichen ein breites Einsatzspektrum dieses Kontakteinsatzes.
