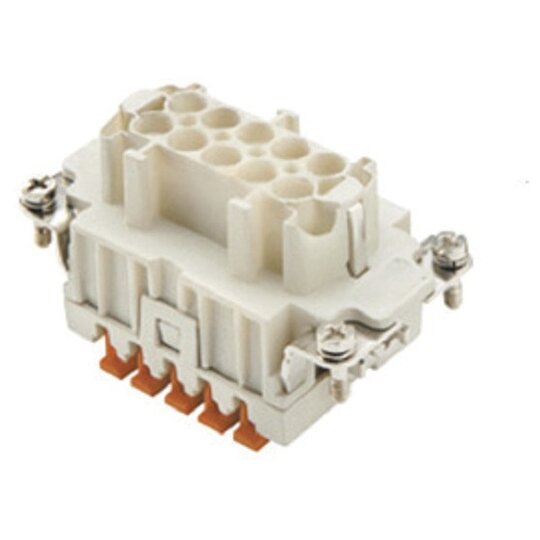

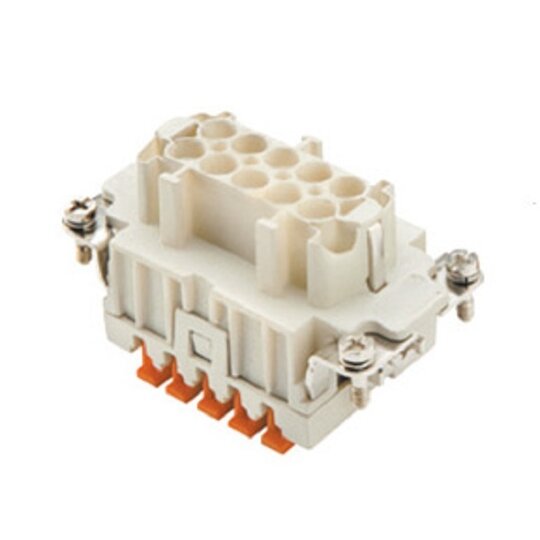

ILME CSHF 10 Buchseneinsatz Gr.57.27 10P+PE Silber SQUICH 16A 500V
5 Stück

Listenpreis
Art.-Nr.
3212592
EAN
8015747019194
Hersteller-Nr.
CSHF10
DEHA.-Nr.
3117713
eClass.-Nr.
27440205
Zolltarif-Nr.
85366990
Kontakteinsatz ohne Kontakte false
Kontaktausführung Buchse
Polzahl 10
Durchmesser des Steckkontaktes 2,5 mm
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 16 A
Umgebungstemperatur -40 - 125 €C
Bemessungsspannung 500 V
Bemessungsstoßspannung 6 kV
Überspannungskategorie III
Verschmutzungsgrad 3
Ausführung des elektrischen Anschlusses Federzuganschluss
Mit Drahtschutz true
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 2.5 qmm
Werkstoff der Kontaktbeschichtung Silber
Werkstoff des Kontakteinsatzes Kunststoff
Werkstoff des Kontaktes Messing
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Mit Schutzleiter true

Die ILME Artikelnummer CSHF 10 definiert den Artikel Buchseneinsatz, Gr.57.27, 10P+PE, Silber, SQUICH, 16A, 500V. Der Kontakteinsatz der Baureihe CSH ist mit der patentierten ILME-Schnellanschlusstechnik SQUICH® ausgestattet. Diese Anschlusstechnik bietet einen intuitiven und schnellen Anschluss des Steckverbinders. Neben der Zeitersparnis von bis zu 50% im Vergleich zur traditionellen Schraubanschlusstechnik sind die Käfigzugfedern der SQUICH®-Technik absolut vibrationsfest und wartungsfrei und eignen sich somit auch für Anwendungen im Bereich der EN 61373. Die zusätzliche Prüföffnung der Anschlusstaster ermöglicht dem Anwender ein Messen und Prüfen im angeschlossenen und eingebauten Zustand des Steckverbinders. Gleiche Kenndaten und Konturen wie die Serien CNE, CCE, CSE und CSS ermöglichen ein breites Einsatzspektrum dieses Kontakteinsatzes.
