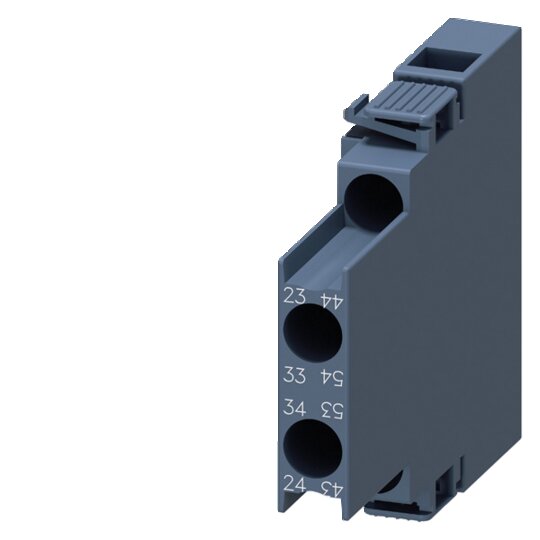

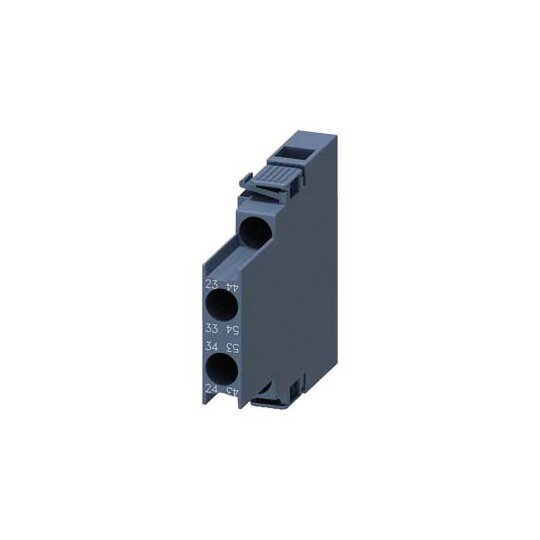

Hilfsschalterblock seitlich, 2S für Motorschütze S00 3RH2911-1DA20
1 Stück

Listenpreis
Art.-Nr.
2722683
EAN
4011209790261
Hersteller-Nr.
3RH29111DA20
DEHA.-Nr.
3254388
eClass.-Nr.
27371302
Zolltarif-Nr.
85365080
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Öffner 0
Anzahl der Fehlersignalschalter 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 6 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Montageart sonstige
Fassung ohne

Hilfsschalter seitlich, 2 S Strombahn 1 S, 1 S für 3RH2 und 3RT2 Schraubanschluss R: 23/24, 33/34 L: 43/44, 53/54 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.Die seitlich anbaubaren Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 montiert werden.Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

seitlich, 2S für Motorschütze S00
Siemens 163749
Art.-Nr.
2723017
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 10.12.2024)

Anschlussbild

Download (Stand: 10.12.2024)

Deeplink Produktseite

Download (Stand: 10.12.2024)

EPD-Erklärung

Download (Stand: 10.12.2024)

Explosionszeichnung

Download (Stand: 10.12.2024)

Maßzeichnung

Download (Stand: 10.12.2024)

Milieubild

Download (Stand: 10.12.2024)

Produktdatenblatt

Download (Stand: 10.12.2024)

Produktdatenblatt

Download (Stand: 10.12.2024)

RoHS-Erklärung

Download (Stand: 10.12.2024)

Schaltbild

Download (Stand: 10.12.2024)

Technische Information

Download (Stand: 10.12.2024)

Verkaufsprospekt

Download (Stand: 10.12.2024)

SIEMENS 3RH29111DA20 3D Modell

Zur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.

Download (Stand: 10.12.2024)

Anwendungsvideo

hochgeladen am 10.12.2024

Frage und Antwort (Q&A Video)

hochgeladen am 10.12.2024

Lehrvideo

hochgeladen am 10.12.2024

Produktvideo

hochgeladen am 10.12.2024
