Anzahl der Kontakte als Wechsler | 0 |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Fehlersignalschalter | 0 |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Ausführung | aufsteckbar |
Montageart | Seitenanbau |
Fassung | ohne |

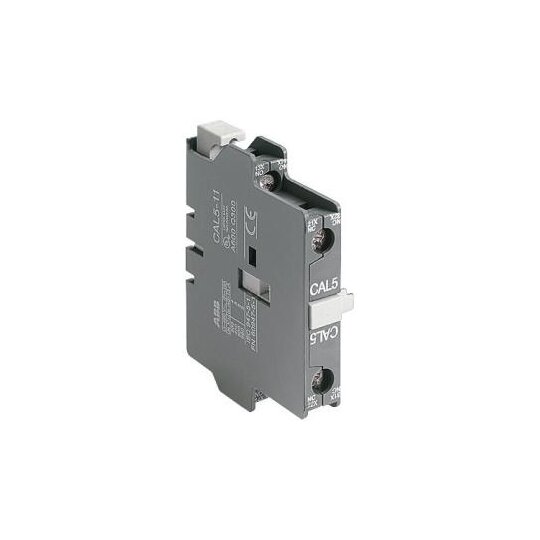

Die CAL5-11 sind 2polige Hilfkontakte (1S+1Ö) zum seitlichen Anbau an A/AL Motorschütze und N/NL Hilfsschütze. Die Hilfskontaktblöcke sind mit Schraubanschlussklemmen ausgestattet, die offen geliefert werden, gegen zufällige direkte Berührung geschützt sind und die entsprechende Funktionskennzeichnung tragen. Die Hilfsschalter können sowohl rechts- als auch linksseitig angebaut werden.gsbetriebsspannung: Hilfsstromkreis 690 VBemessungsbetriebsstrom AC-15: (500 V) 2 A, (690 V) 2 A, (24 / 127 V) 6 A, (220 / 240 V) 4 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 6 A / 144 W, (48 V) 2,8 A / 134 W, (72 V) 1 A / 72 W, (110 V) 0,55 A / 60 W, (125 V) 0,55 A / 69 W, (220 V) 0,30 A / 66 W, (250 V) 0,3 / 75 WBemessungsfrequenz: Hilfsstromkreis 50 / 60 HzBemessungsisolationsspannung: gemäß IEC 60947-5-1 690 V, (nach UL / CSA) 600 VGeeignet für: AF45, AF50, AF63, AF75, A9, A12, A16, A26, A30, A40, A45, A50, A63, A75, A95, A110, AL9, AL12, AL16, AL26, AL30, AL40, AE45, AE50, AE63, AE75, TAL9, TAL12, TAL16, TAL26, TAL30, TAL40, TAE45, TAE50, TAE75, GA75, GAE75, UA16, UA26, UA30, UA50, UA63, UA75, UA16RA, UA26RA, UA30RA, UA50RA, UA63RA, UA75RA, UAF75RA, N22E, N31E, N40E, N44E, N53E, N62E, N71E, N80E, N33/11, N51/11, NL22E, NL31E, NL40EMechanische Lebensdauer: 10 , 3 , 2 Montageart: seitliche MontageSchutzart: (nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,1 W
DOC CE-Erklärung
Download
(Stand: 14.12.2024)
|
Deeplink Produktseite
Download
(Stand: 14.12.2024)
|
Maßzeichnung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Produktdatenblatt
Download
(Stand: 14.12.2024)
|
REACH-Erklärung
Download
(Stand: 14.12.2024)
|
RoHS-Erklärung
Download
(Stand: 14.12.2024)
|
5 / 504 / 50401 / 5040106 (182413)
