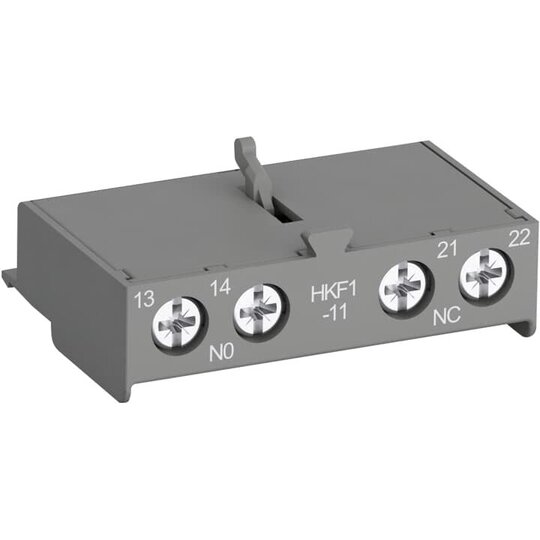

Hilfsschalter HKF1-11 1SAM201901R1001
10 Stück

Listenpreis
Art.-Nr.
2751051
EAN
4013614320354
Hersteller-Nr.
1SAM201901R1001
DEHA.-Nr.
1931166
eClass.-Nr.
27371302
Zolltarif-Nr.
85365080
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 1
Anzahl der Fehlersignalschalter 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 1,5 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Ausführung aufsteckbar
Montageart Frontbefestigung
Fassung ohne

Hilfsschalter HKF1 mit unterschiedlichen Kontaktbelegungen werden bei den Hauptgeräten frontseitig aufgestecktNormen: CSA 22.2 No. 14, IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, UL 60947-1, UL 60947-5-1Anschlussart: SchraubklemmeAnzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: 250 VBemessungsbetriebsstrom AC-15: (24 V) 3 A, (120 V) 3 A, (240 V) 1,5 ABemessungsbetriebsstrom DC-13: (24 V) 1 A, (125 V) 0,27 A, (250 V) 0,11 ABemessungsfrequenz: Hilfsstromkreis DC / 50 Hz / 60 HzBemessungsisolationsspannung: 250 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: MS116, MS132, MO132, MS165, MO165Mechanische Lebensdauer: 100000 Montageart: FrontmontageSchutzart: IP20

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
