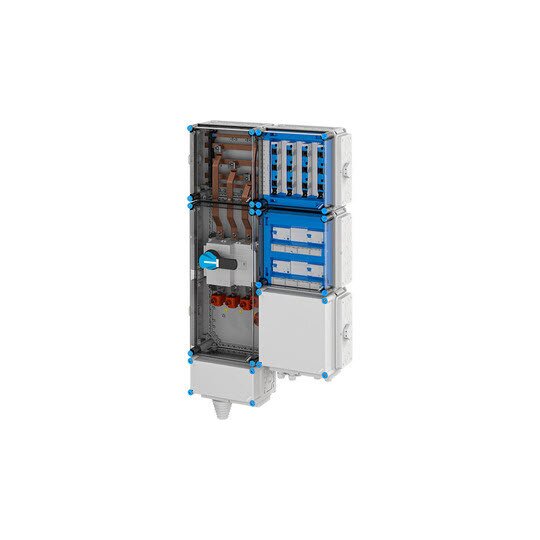

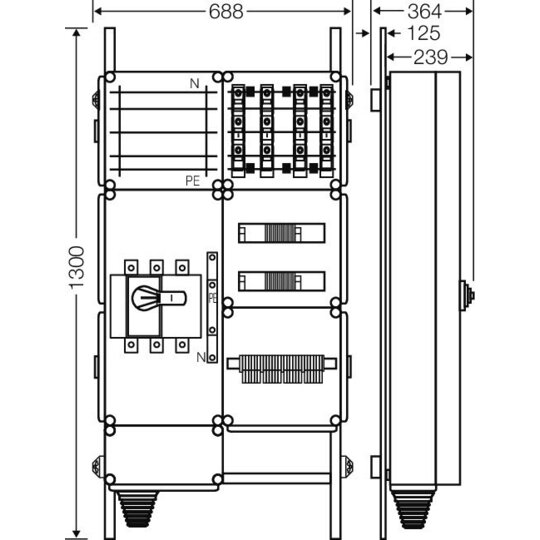

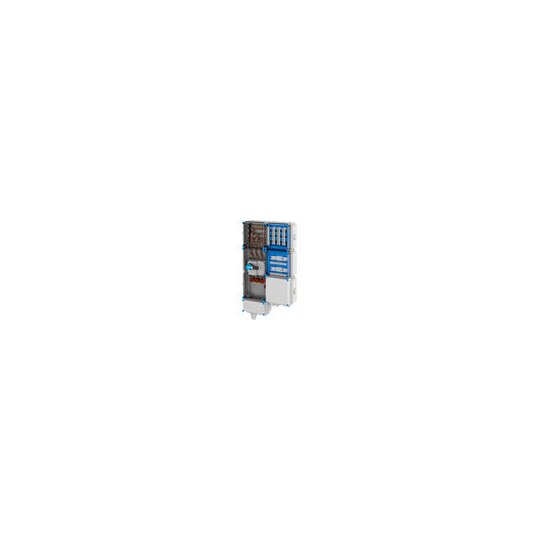

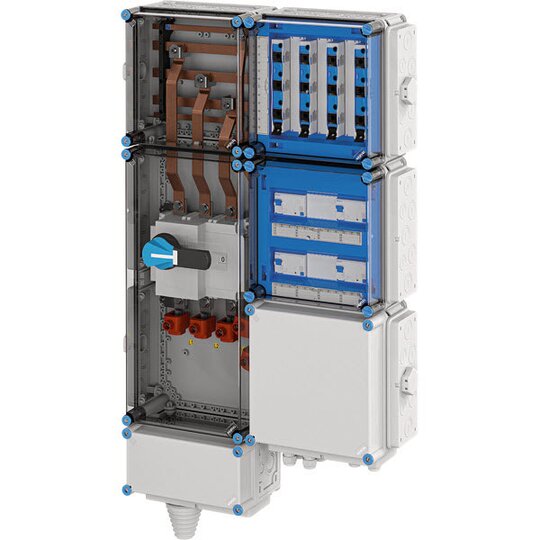

Hensel Mi EV 22kW 4100 Ladeverteiler f.4 Ladepunkte á 22kW

Anschlussfertige, isolierstoffgekapselte Niederspannungs-Schaltanlage in Kastenbauform als Energie-Schaltgerätekombination (PSC) nach DIN EN IEC 61439-7 in Schutzklasse II liefern. Um einen maximalen Grad an Sicherheit und Verfügbarkeit der Energie-Schaltgerätekombination sicherzustellen, ist die Bauart der Schaltanlage für alle eingebauten Baugruppen entsprechend den Anforderungen nach DIN EN IEC 61439-7 nachzuweisen. Die Schaltgerätekombination wird von einem Abgang aus einer vorgelagerten Energieverteilung gespeist. Zur Vermeidung von vagabundierenden Strömen ist das Hauptsammelschienensystem als EMV konformes 5-Leitersystem nach DIN VDE 0100-100 aufzubauen. Die Leiter des Schienensystems sind mit L1 - L2 - L3 - N - PE nach DIN EN 60446 (VDE 0198) zu kennzeichnen. Die Neutralleiter-Schiene ist EMV-günstig in der Nähe der Außenleiter und im gesamten Verlauf gegenüber allen leitfähigen Teilen isoliert zu führen. Die Neutralleiter-Schiene ist in gleicher Stromtragfähigkeit wie die Außenleiter zu dimensionieren. Folgende Daten sind für die Einspeisung gültig: Nennspannung [Ue]: 400 V, Nennfrequenz [fn]: 50 Hz, Netzsystem: TN-System, vorgeschaltete Schutzeinrichtung [In]: = 320 A, unbeeinflusster Kurzschlussstrom an der Einbaustelle [Icp]: 30 kA, Überspannungskategorie: III, Anschluss der Zuleitung: von unten über &lt,Einleiterkabel&gt, &lt,Mehrleiterkabel&gt,, Querschnitt: ... x .....mm² &lt,Cu&gt, &lt,Al&gt,, Anschluss am Lasttrennschalter. Die Schaltgerätekombination muss für die Betriebsbedingungen und äußeren Einflüsse nach DIN VDE 0100-722 geeignet sein, die Aufstellung erfolgt als Wandverteilung. Schutzart: IP 54 Umgebungstemperatur: ?? °C (Standard nach DIN EN 61439-1: -5 bis +35 °C), relative Luftfeuchtigkeit: ?? % (Standard nach DIN EN 61439-1: 50 % bei 40 °C / 90 % bei +20 °C). Die Schaltgerätekombination muss hinsichtlich der elektromagnetischen Verträglichkeit für die Bedingungen der in DIN EN 61439-1, Anhang J für Störaussendungsgrenzen der Umgebung B und der Störfestigkeit der Umgebung A ausgelegt werden. Maximale Abmessung der Schaltgerätekombination H/B/T: 1300 mm, 688 mm, 364 mm, Farbton Gehäuse: RAL 7035, Verschmutzungsgrad: 3, Schlagfestigkeit: IK08, Mechanische Beständigkeit: Einfache Beständigkeit. Die Bedienung der Schaltgeräte erfolgt durch Elektrofachkräfte. Der Deckelverschluss soll teilweise mit einem Werkzeug und teilweise von Hand erfolgen. Die Ladeverteilung ist mit 4 Abgängen für Ladepunkte auszustatten. In allen Abgangsstromkreisen sind folgende Geräte installiert: eine Leitungsschutzeinrichtung, ein RCCB (Fehlerstrom-Schutzeinrichtung) 40/0,03 A, Typ A, Reihenklemmen für die Energieleitungen. Für den Anschluss der Ladepunkte sind die Stromkreise in einem großzügigen Anschlussraum zu verdrahten, damit ein leichter Anschluss der Leitungen gewährleistet ist. Alle erforderlichen Leitungseinführungen sind der Ladeverteilung beizulegen. Vom Hersteller der Ladeverteilung sind alle Abgangsstromkreise zu den Ladepunkten, die zeitgleich und dauerhaft betrieben werden können, für einen maximalen B
