| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
1.5 - 25 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
1.5 - 16 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
1.5 - 25 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1.5 - 25 qmm |
| Bemessungsstrom In |
75 A |
| Bemessungsspannung |
690 V |
| Ausführung elektrischer Anschluss 1 |
Schraubanschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Polzahl |
2 |
| Anzahl der Klemmstellen je Pol |
15 |
| Montageart |
Direktmontage |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
40 - 40 €C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
sonstige |
| Abschlussplatte erforderlich |
false |
| Farbe |
mehrfarbig |

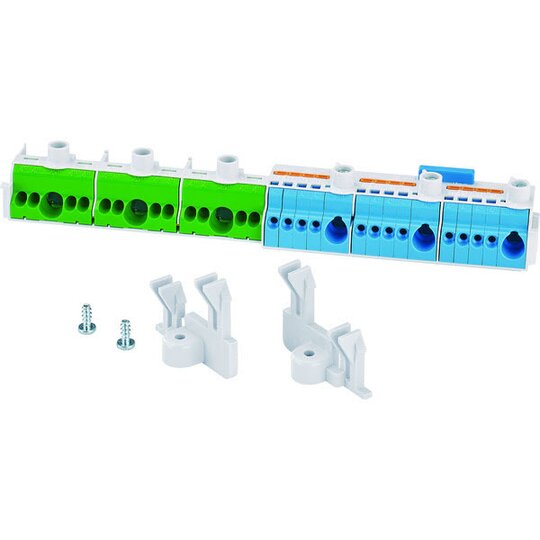

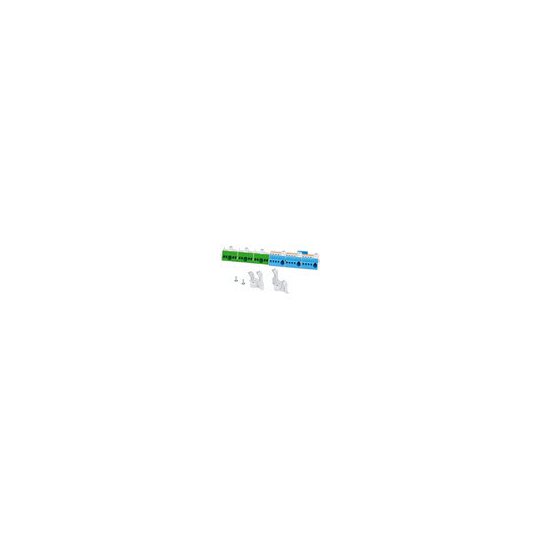

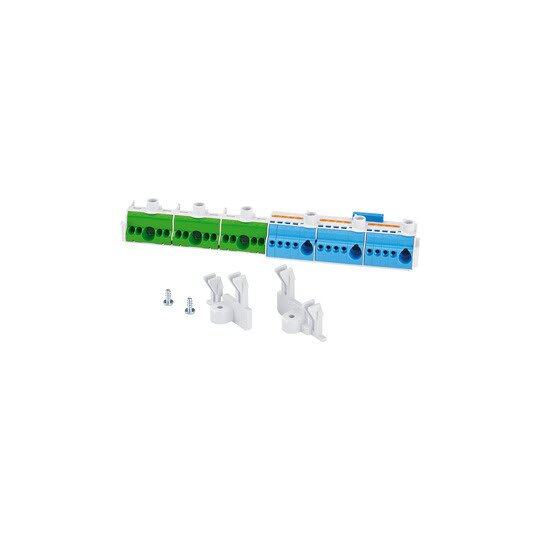

PE- und N-Klemme in FIXCONNECT NT-Steckklemmentechnik. Von 1,5 mm² bis 6 mm² für eindrähtige und flexible Kupferleiter für PE als Steckklemme und für N als Steckklemmen mit N-Trennfunktion. PE und N mit Zugbügelklemmen von 1,5 mm² bis 25 mm² mit Drahtschutz und Schutz gegen Selbstlockern für eindrähtige, mehrdrähtige und flexible Kupferleiter. Geeignet für den Einbau in HENSEL KV-Kleinverteiler. Je PE- und N 3 x 25 mm², 12 x 4 mm² PE und 12 x 6 mm² N.
