| Montageart |
Aufputz |
| Anzahl der Reihen |
1 |
| Breite in Teilungseinheiten |
3 |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Transparenter Deckel/Tür |
true |
| Werkstoff des Gehäuses |
Kunststoff |
| Höhe |
197 mm |
| Breite |
102 mm |
| Tiefe |
92 mm |
| Einbautiefe |
72 mm |
| Innentiefe |
79 mm |
| DIN-Schiene |
true |
| Mit Montageplatte |
false |
| Anbaumöglichkeit |
true |
| EMV-Ausführung |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP65 |
| Mit Schloss |
false |

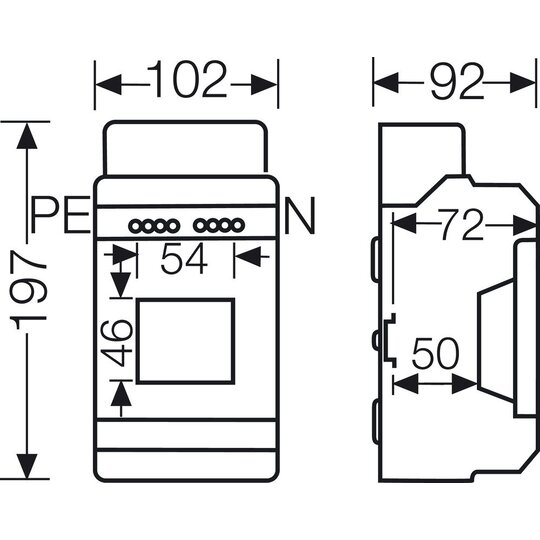

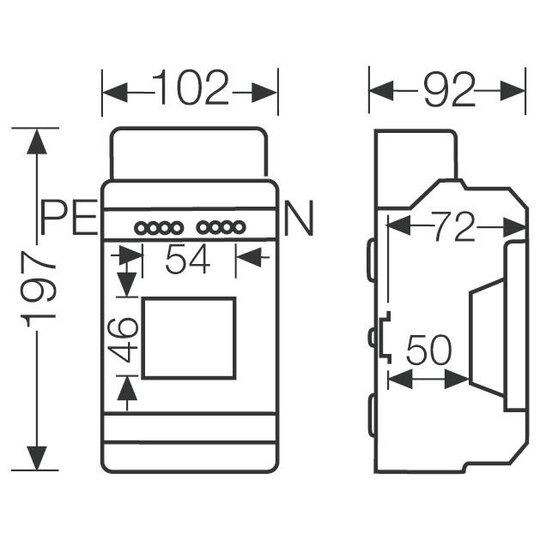

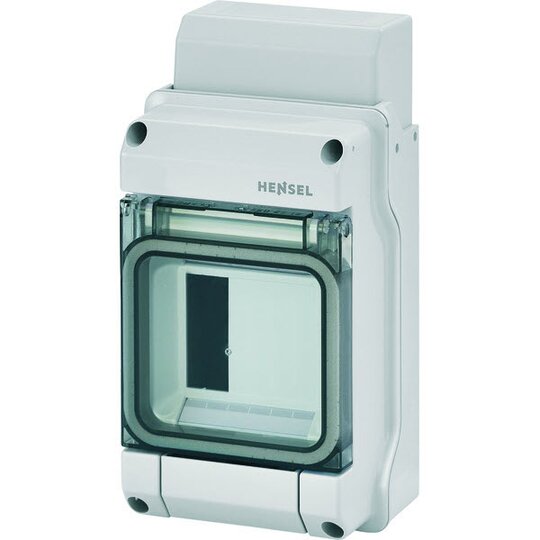

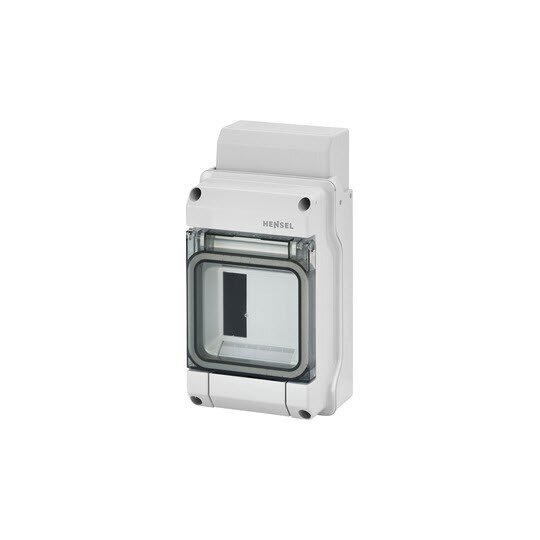

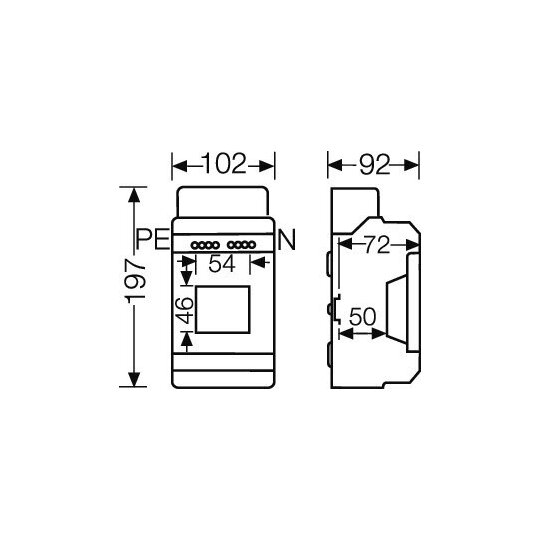

Automaten-Kleingehäuse nach DIN EN 60670-24 und IEC 61439-3 zum Einbau von Geräten mit Schnappbefestigung bis 63 A nach DIN 43880, schutzisoliert (Schutzklasse II). PE- und N-Klemmen in FIXCONNECT-Steckklemmentechnik von 1,5 mm² bis 4 mm² für eindrähtige und flexible Kupferleiter sowie Zugbügelklemme von 1,5 mm² bis 25 mm² mit Drahtschutz und Schutz gegen Selbstlockern für eindrähtige, mehrdrähtige und flexible Kupferleiter. Geeignet für Innenräume und geschützte Installation im Freien nach DIN VDE 0100, Teil 737. Für Umgebungstemperatur maximal +40 °C und minimal -5 °C, bei relativer Luftfeuchte 50 % bei +40 °C oder 100 % bei -25 °C. Werkstoff Temperaturbeständigkeit von -40 °C bis +70 °C Brennverhalten nach VDE 0471, Teil 2 - Glühdrahtprüfung 750 °C, UL Subject 94 V-2. Bemessungsspannung: 400 V. Bemessungsstrom der N-Schiene: I= 75 A. Werkstoff: Thermoplast, halogen- und silikonfrei. Farbe: grau, RAL 7035 mit transparenter Klappe. Fabrikat: HENSEL KV. Schutzart: IP 65 mit integrierten, elastischen Dichtmembranen. 3 Teilungseinheiten je 18 mm. Abmessungen HxBxT 197 x 102 x 92 mm.
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
98070059_Fixconnect_A5_sw_1seitig_neutral.pdf
Montageanleitung
|
hensel-technik-RoHS.pdf
RoHS-Erklärung
|
|
|
|
|
