| Max. Leiterquerschnitt |
6 qmm |
| Bestückung |
Klemme |
| Form |
quadratisch |
| Montageart |
Wand-/Deckenmontage |
| Für Rohrdurchmesser |
sonstige |
| Einführung von hinten |
false |
| Länge |
104 mm |
| Breite |
104 mm |
| Tiefe |
70 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
7 |
| Art der Gehäusedurchführung |
Vorprägung |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP66/IP67/IP69 |
| Ausführung Deckel |
sonstige |
| Deckelbefestigung |
geschraubt |
| Vergießbar |
false |
| Vergussmasse mitgeliefert |
false |
| Plombierbar |
true |
| Bemessungsisolationsspannung Ui |
690 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
true |
| Einsatztemperatur |
-25 - 70 €C |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

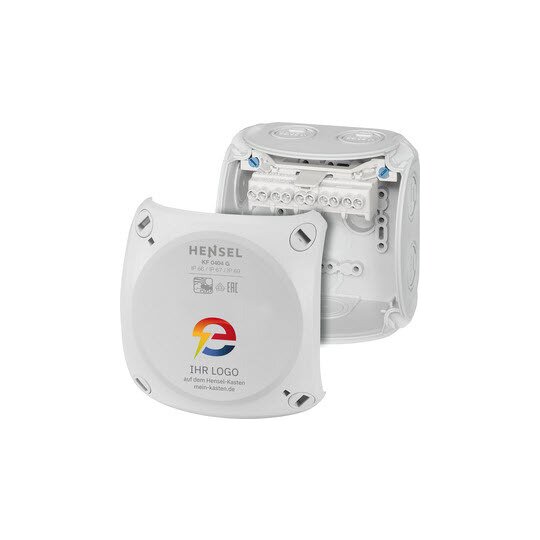

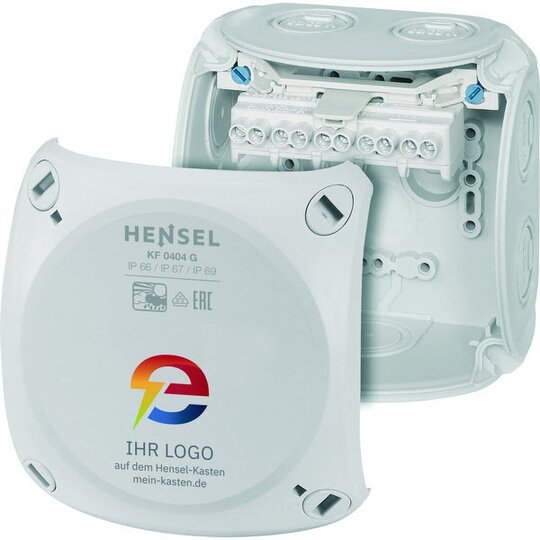

Kabelabzweigkästen nach IEC 60670-22 mit eingebauter Verbindungsklemme und metrischen Vorprägungen. Geeignet für Innenräume und die ungeschützte Installation im Freien nach DIN VDE 0100, Teil 737. Für Umgebungstemperatur maximal +70 °C und minimal -25 °C, bei relativer Luftfeuchte 50% bei +40 °C oder 100% bei +25 °C. Werkstoff Temperaturbeständigkeit von -25 °C bis +90 °C, Brennverhalten nach VDE 0471, Teil 2 - Glühdrahtprüfung 960 °C, UL Subject 94 V-0. Schutzart nach IEC 60529: IP 66 / IP 67 / IP 69 mit Anbaustutzen AKM. Schutzart IP 69 bis 100 bar Wasserdruck bei maximal +80 °C Wassertemperatur und 0,15 m Mindestabstand, ohne Reinigungszusätze. Bemessungsisolationsspannung: 690 V. Werkstoff: PC-Thermoplast, wetterfest, halogen- und silikonfrei. Farbe: grau, RAL 7035. Deckelbefestigung mit Schnellverschluss, ohne Zubehör plombierbar. Steckbare Außenlaschen zur Wandmontage im Lieferumfang enthalten. Fabrikat: HENSEL KF. Nennquerschnitt: 1,5-4 mm², 5-polige Klemme, Abmessungen HxBxT 104 x 104 x 70 mm
