| Ausführung als Hauptschalter |
true |
| Ausführung als Wartungs-/Reparaturschalter |
false |
| Ausführung als Sicherheitsschalter |
false |
| Ausführung als NOT-AUS-Einrichtung |
false |
| Ausführung als Wendeschalter |
false |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
690 - 690 V |
| Bemessungsdauerstrom Iu |
250 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
250 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
132 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
9 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
132 kW |
| Schaltleistung bei 400 V |
132 kW |
| Polzahl |
3 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
false |
| Spannungsauslöser optional |
false |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung |
false |
| Geeignet für Frontbefestigung 4-Loch |
false |
| Geeignet für Frontbefestigung Zentral |
false |
| Geeignet für Verteilereinbau |
false |
| Geeignet für Zwischenbau |
false |
| Farbe des Betätigungselements |
schwarz |
| Ausführung des Betätigungselements |
langer Drehgriff |
| Verriegelbar |
false |
| Anschlussart Hauptstromkreis |
Bolzenanschluss |
| Schutzart (IP), frontseitig |
IP66 |

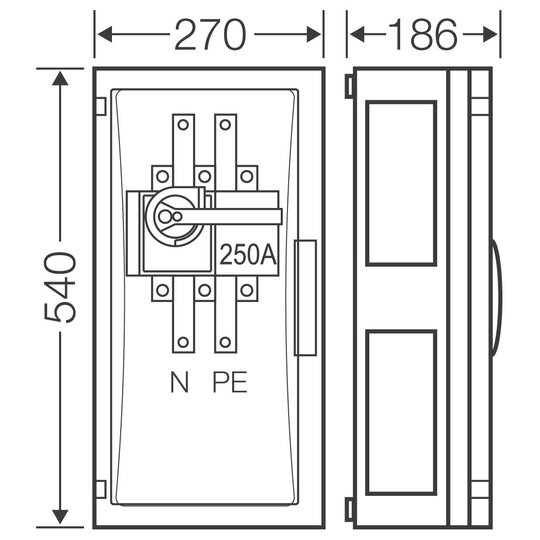

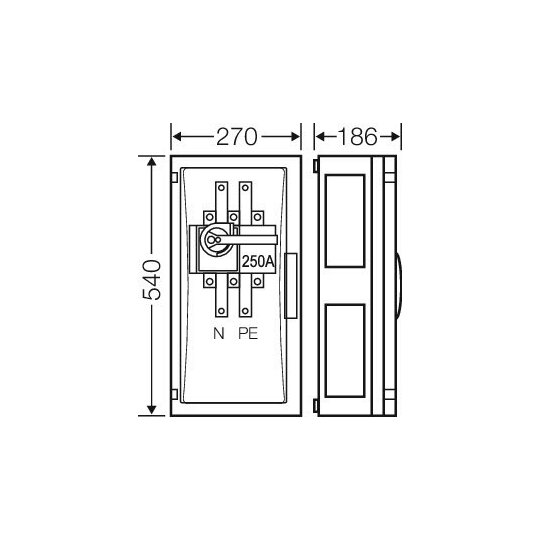

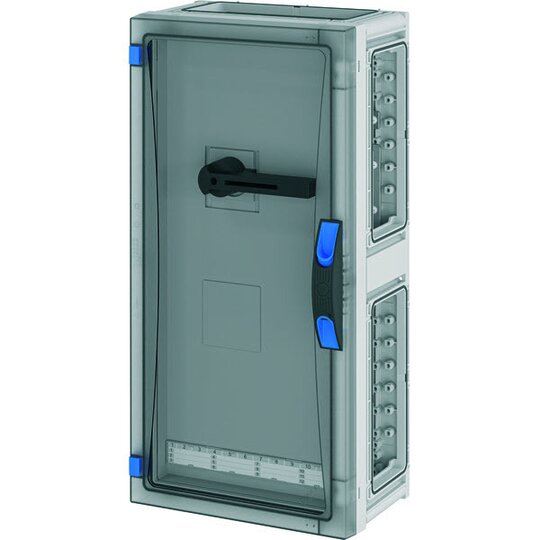

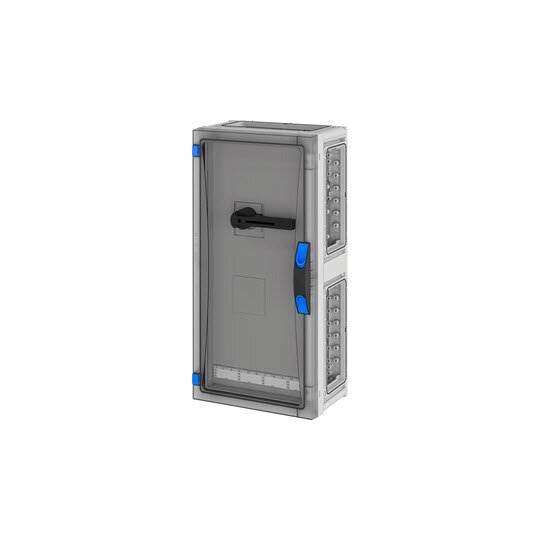

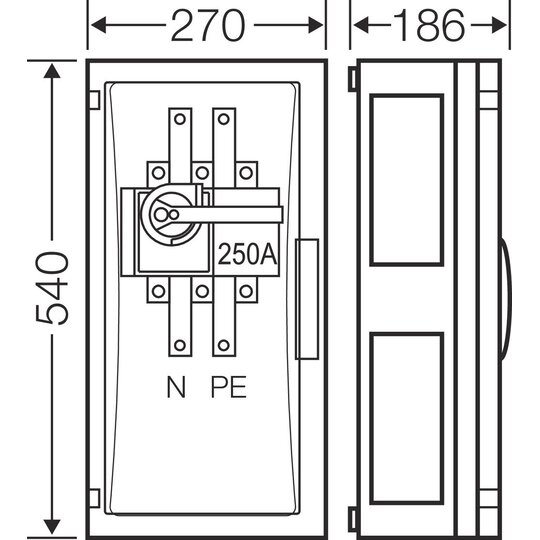

Installationsverteiler bis 250 A mit Tür als kombinierfähiges Gehäusesystem zum Bau von Installationsverteilern für die Bedienung durch Laien (DBO) nach IEC 61439-3 für Wandaufbau. Die Gehäuse sind zur geschützten Montage im Freien geeignet, es sind die klimatischen Ein- und Auswirkungen auf die Betriebsmittel zu beachten. Gehäuseunterteile und Türen aus schlagfestem Polycarbonat, halogen- und silikonfrei, Farbe RAL 7035. Alle Gehäuse mit Türen, die plombierbar sind. Die Bedienung der Geräte erfolgt hinter den Türen. Brennverhalten gem. IEC 60695-2-11 Glühdrahtprüfung + 960 °C. Schutzmaßnahme: Schutzisoliert (Schutzklasse II). Fabrikat: Hensel ENYSTAR. Lasttrennschaltergehäuse, 3polig, mit PE- und N-Klemmen. Türverschluss mit Handbetätigung. Schutzart: IP 65 nach IEC 60 529. Abmessungen HxBxT 540 x 270 x 186 mm
