| Max. Leiterquerschnitt |
50 qmm |
| Bestückung |
Klemme |
| Form |
rechteckig |
| Montageart |
Wand-/Deckenmontage |
| Für Rohrdurchmesser |
sonstige |
| Einführung von hinten |
false |
| Länge |
515 mm |
| Breite |
276 mm |
| Tiefe |
138 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
6 |
| Art der Gehäusedurchführung |
sonstige |
| Werkstoff |
rostfreier Stahl |
| Halogenfrei |
true |
| Oberfläche |
sonstige |
| Farbe |
orange |
| Schutzart (IP) |
IP65 |
| Ausführung Deckel |
sonstige |
| Deckelbefestigung |
geschraubt |
| Vergießbar |
false |
| Vergussmasse mitgeliefert |
false |
| Plombierbar |
false |
| Bemessungsisolationsspannung Ui |
690 V |
| Funktionserhalt |
E90 |
| Mit Abschirmung |
false |
| Witterungsbeständig |
true |
| Einsatztemperatur |
-25 - 40 €C |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

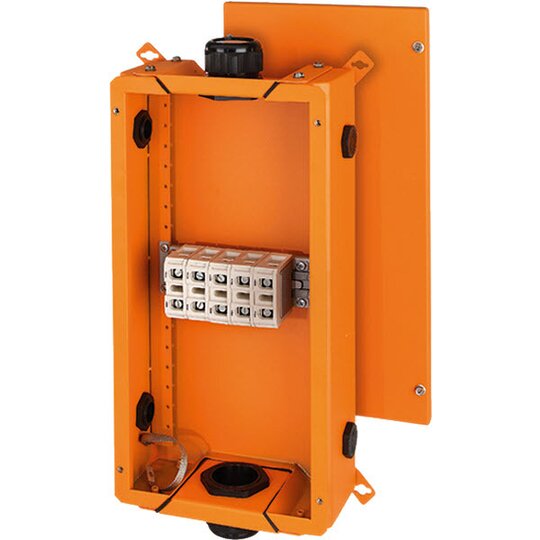

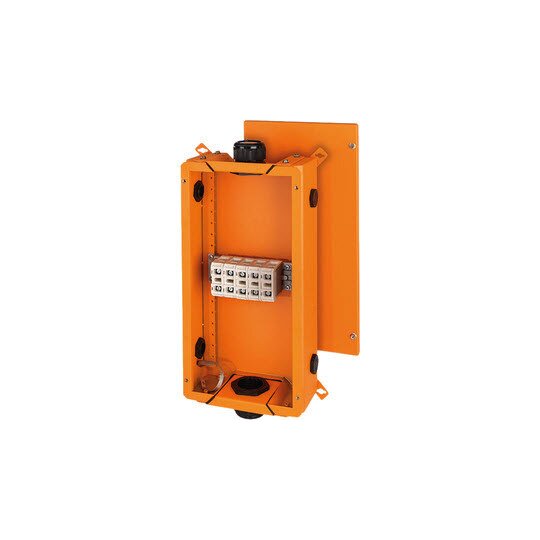

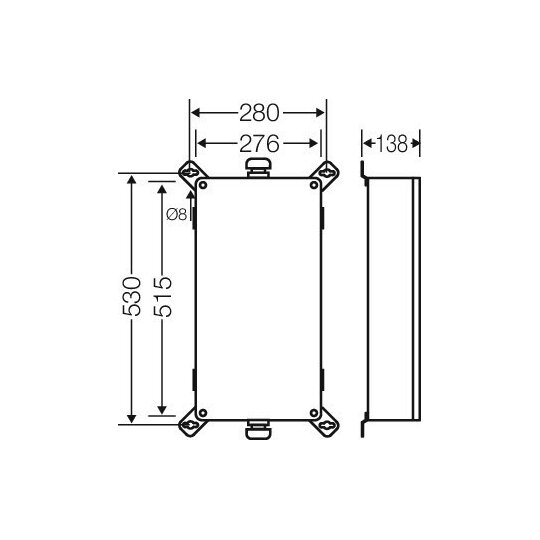

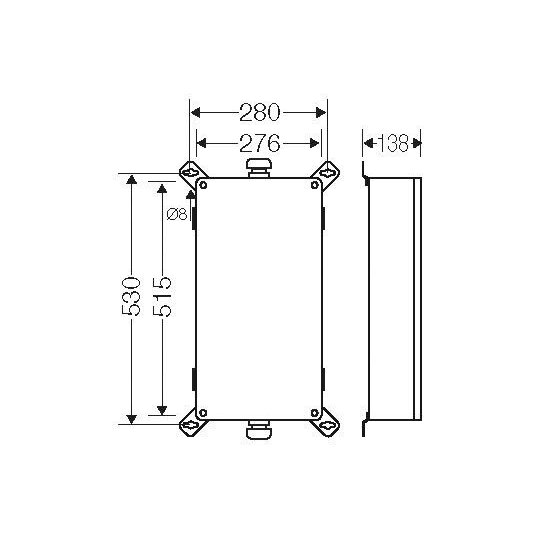

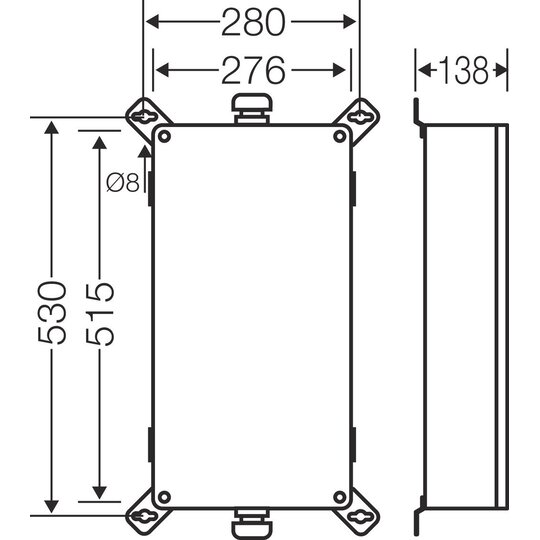

Kabelabzweigkästen nach IEC 60670-22 mit fest eingebauter Verbindungsklemme 5-polig. Geprüft für den Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit funktionserhaltenden Kabeln der Firmen Dätwyler und Eupen gem. Prüfzeugnis der Hersteller. Funktionserhalt 90 Minuten, Klasse E 90. Montage mit für den Brandschutz zugelassenen Dübeln über außenliegende Befestigungslaschen. Geeignet für Innenräume und die geschützte Installation im Freien nach DIN VDE 0100, Teil 737. Schutzart nach IEC 60529: IP 65. Bemessungsisolationsspannung: 690 V. Werkstoff: Stahlblech. Schutzmaßnahme: mit Schutzleiter, Schutzklasse I. Farbe: RAL 2003, pastellorange. Fabrikat: HENSEL FK. Nennquerschnitt: Abzweig 16 bis 35 mm², Verbindung 16 bis 50 mm², 5-polige Klemme, Abmessungen HxBxT 276 x 515 x 138 mm
