Leiter-Nennquerschnitt | 1 qmm |
Leiter-Klasse | Kl.5 = feindrähtig |
Ader-Zahl | 5 |
Werkstoff der Aderisolation | PVC |
Ader-Kennzeichnung | Farbe |
Schutzleiter | true |
Mantelmaterial | PVC |
Mantel-Farbe | schwarz |
Halogenfrei nach EN 50267-2-2 | false |
Flammwidrig | nach EN 60332-1-2 |
Raucharm nach EN 61034-2 | false |
Außendurchmesser ca. | 7,5 mm |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - 105 €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30 - 105 €C |
Nennspannung U | 500 V |

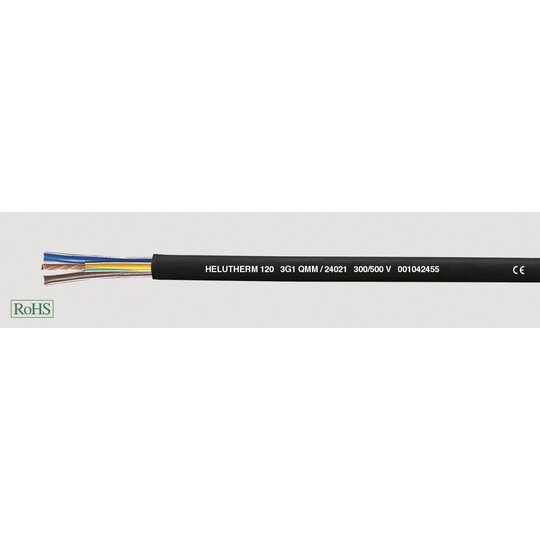

Technische Daten: Spezial-PVC-Schlauchleitung mit erhöhter Wärmebeständigkeit in Anlehnung an DIN VDE 0285-525-2-11 / DIN EN 50525-2-11 0,5-0,75 mm² gem. IEC 60227/56 1,0-2,5 mm² gem. IEC 60227/57 Temperaturbereich bewegt -5°C bis +105°C nicht bewegt -30°C bis +105°C (kurzzeitig +120°C) Nennspannung 0,5-1 mm² U0/U 300/500 V ab 1,5 mm² U0/U 450/750 V Spark-Test 6000 V Prüfspannung 2000 V Durchschlagsspannung min. 4000 V Isolationswiderstand min. 20 MOhm x km Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad) Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Aderisolation aus Spezial-PVC Mischungstyp TI3 nach DIN VDE 0207-363-3 / DIN EN 50363-3 Aderkennzeichnung nach DIN VDE 0293-308 mit weißem Ziffernaufdruck Adern mit optimalen Schlaglängen in Lagen verseilt Außenmantel aus wärmebeständigem Spezial-PVC, Mischungstyp TM3 nach DIN VDE 0207-363-4-1/DIN EN 50363-4-1 Mantelfarbe schwarz (RAL 9005) mit Metermarkierung Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 Verwendung: Als Verbindungsleitung bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten, nassen Räumen und im Freien, zu Maschinen, Geräten oder Anlagen bzw. Motoren, Transformatoren, in deren unmittelbarer Nähe erhöhte Temperaturen auftreten (z. B. Lackier- und Trocknungsstraßen). Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
1DB_24002_de.pdfProduktdatenblatt
Download
(Stand: 07.12.2024)
|
