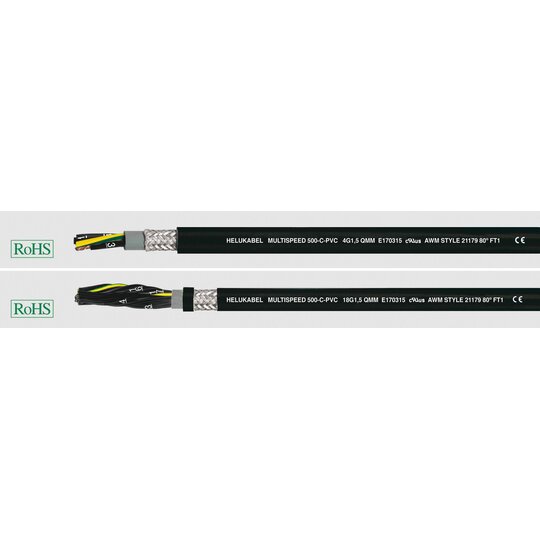

HeluMultispeed500-C-PVC 4G1,5 AWG16
500 Meter

Technische Daten: Spezial-Schleppkettenleitung für extreme mechanische Beanspruchungen in Anlehnung an DIN VDE 0285-525-2-51/ DIN EN 50525-2-51, nach UL Std.758 AWM Style 21179 Temperaturbereich bewegt -5°C bis +80°C nicht bewegt -30°C bis +80°C Nennspannung VDE U₀/U 300/500 V UL 600 V Prüfspannung 3000 V Isolationswiderstand min. 100 MOhm x km Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø Kopplungswiderstand max. 250 Ohm/km Strahlenbeständigkeit bis 80x10⁶ cJ/kg (bis 80 Mrad) Aufbau: Cu-Litze blank, feindrähtig Unilay mit kurzen Schlaglängen Aderisolation aus Spezial-PP Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Verseilung: 7 Adern: mit optimaler Schlaglänge, konstruktionsbedingt um ein Füllelement, in einer Lage verseilt = 7 Adern: Adern mit optimalen Schlaglängen in Bündel-Konstruktion verseilt, torsionsarme Verseilung mit abgestimmten kurzen Schlaglängen um ein Füllelement Spezial-PVC Innenmantel YM2 zwickelfüllend extrudiert, grau (RAL 7001) Geflecht aus verzinnten Cu-Drähten, Mindestbedeckung 85% max. mit optimaler Geflechtssteigung Außenmantel aus Spezial-PVC besonders ermüdungsfest Mantelfarbe: schwarz (RAL 9005) mit Metermarkierung Eigenschaften: Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 , UL VW-1, CSA FT1 adhäsionsarm Ozon- und UV- beständig sehr gute Wechselbiegefestigkeit längere Standzeiten durch niedrigen Reibungswiderstand bessere chemische Beständigkeit ölbeständig nach DIN VDE 0473-811-404/ DIN EN 60811-404 erhöhte Standfestigkeit erhöhte Wirtschaftlichkeit im Ø reduziert, dadurch geringere bewegte Massen Hinweise:ungeschirmte Analogtype: MULTISPEED 500-PVC UL/CSA Verwendung: Für den Dauereinsatz bei langen Verfahrwegen und hohen bzw. langsamen Geschwindigkeiten. Für die Verlegung in trockenen, feuchten Räumen und im Freien bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung als hochflexible PVC-Steuerleitung geeignet für häufige Hub- und Biegebeanspruchung im Maschinen- und Werkzeugbau. Zur störfreien Daten- und Signalübertragung für Mess-, Steuer- und Regeltechnik sind diese Leitungen mit Cu-Abschirmung bestens geeignet. Bei Anwendungen, die über standardmäßige Lösungen hinaus gehen empfehlen wir Ihnen, unseren Erhebungsbogen für Energieführungssysteme im Vorspann. Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 100 m, 500 m, 1000 mTechnische Änderungen vorbehalten.
