Spannungsart der Versorgungsspannung | AC/DC |
1. Ausgangsspannung | 230 - 24 V |
Max. Ausgangsstrom 1 | 0,46 A |
Ausgangsspannung einstellbar | false |
Nennwert Ausgangsspannung 1 | 24 V |
Nennwert Ausgangsstrom 1 | 0,46 A |
Kurzschlussfest | true |
Bemessungsversorgungsspannung bei AC 50 Hz | 230 - 230 V |
Bemessungsversorgungsspannung bei AC 60 Hz | 230 - 230 V |
Ausgangsspannung geregelt | true |
Leistungsaufnahme | 27,2 VA |
Leistungsabgabe | 11 W |
Stabilisiert | true |
Ausführung des elektrischen Anschlusses | Schraub-/Federzuganschluss |
Tragschienenmontage möglich | false |
Wandmontage möglich | true |
Direktmontage möglich | true |
Breite | 127 mm |
Höhe | 35 mm |
Tiefe | 36 mm |
Geeignet für Sicherheitsfunktionen | true |
Schutzart (IP) | IP40 |

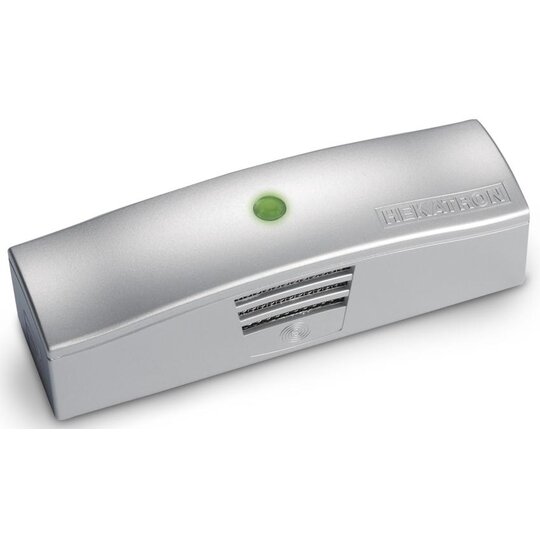

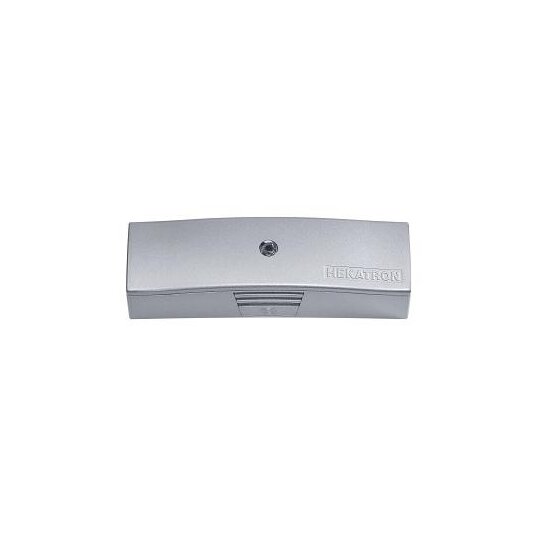

Die FSZ Kompakt ist eine Feststellanlagenzentrale in kompakter Bauform und eignet sich für den Einsatz an Brand- und Rauchschutztüren. Durch die sehr kleine Bauform und ihr variables Design ist sie speziell für die Wand- oder Sturzmontage geeignet. Sie besteht aus Netzgerät, Alarmspeicher und Betriebszustandsanzeige. Zum Einsatz kommt sie in Feststellanlagen in den verschiedenen Anwendungen in Industrie- und Verwaltungsgebäuden.eicher und Leitungsüberwachung nach DIN EN 14637 können über zwei Jumper separat aktiviert werden. Wird der Alarmspeicher aktiviert, ist ein zusätzlicher Resettaster vorzusehen. Bei aktivierter Leitungsüberwachung ist der Melderstich mittels Abschlussmodul (2x43kOhm) abzuschließen. Über einen geschalteten 24V DC Ausgang können Haftmagnete direkt angesteuert werden. Zusätzlich steht ein potentialfreier Wechsler zur Weiterleitung eines Alarms oder einer Störung zur Verfügung. Geprüft für die Montage direkt auf Türzargen.Leistungsmerkmale:- Kurzschlussfest- Thermoschutz- Sehr kleine und kompakte Bauform- optische Zustandsanzeige- Magnetausgang- 1 potentialfreier Wechsler- Optional zuschaltbare Alarmspeicherung- Optional zuschaltbare Leitungsüberwachung nach DIN EN 14637- Abschluss bei Leitungsüberwachung mittels 2x43kOhm- Farbe silber, ähnlich RAL 9006- geprüft für die Montage direkt auf Türzargen- DIBt Bauartgenehmigung Z-6.500-2394- geprüft und anerkannt nach DIN EN 14637- VdS geprüft, G-Nr. 217098- Made in GermanyNenndaten:Eingangs-Nennspannung 230 V ACAusgangs-Nennspannung 24 V DCAusgangsstrom max. 460 mA24 V DC MagnetausgangSchaltleistung Relais 30 V DC / 1 ASchutzart mit Gehäuseoberteil IP 40Betriebsumgebungstemperatur -20 °C bis + 45 °CAbmessung HxBxT ohne Oberteil 33x123x31,5 mmAbmessung HxBxT mit Oberteil 35x127x36 mmMontage AufputzFabrikat: Hekatron Vertriebs GmbHTyp: FSZ Kompakt Standard siGTIN: 4260432551075oder gleichwertigliefern, monti
Bauartgenehmigung_FSZ_Kompakt_Z-6.500-2394.pdfZertifikat
Download
(Stand: 20.08.2024)
|
31-5400007-xx-xx_Montageanleitung.pdfMontageanleitung
Download
(Stand: 20.08.2024)
|
Bohrschablonen_FstA-Steuerungen.pdfMontageanleitung
Download
(Stand: 20.08.2024)
|
31-5400007-xx-xx_Produktinformation.pdfProduktdatenblatt
Download
(Stand: 20.08.2024)
|
3D / BIM Objekt
Download
(Stand: 20.08.2024)
|
