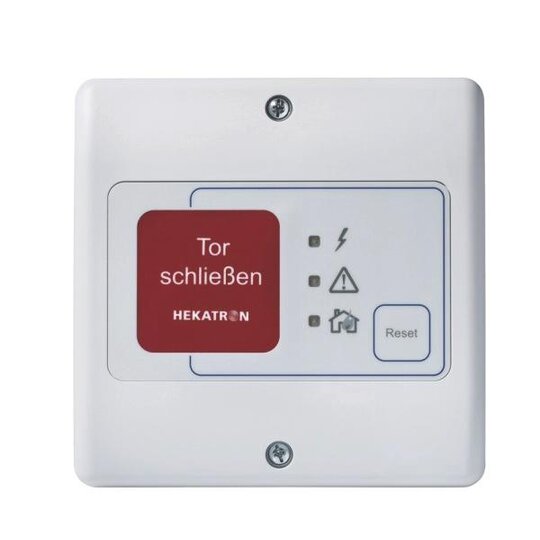

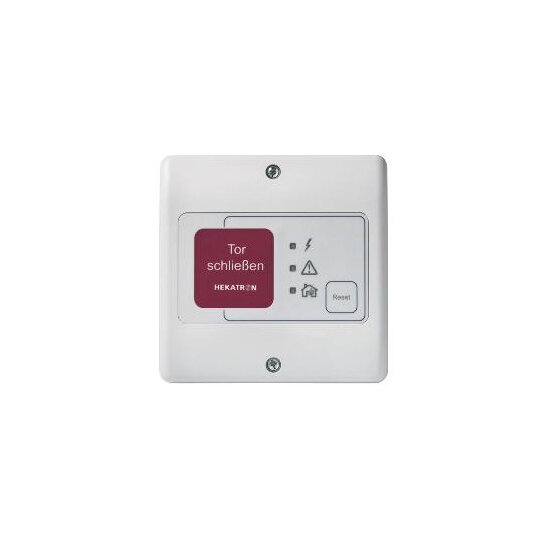

Hekatron FSZ Basis Feststellanlagen Zent.(ersetzt NG 519) 31-5400002-01-01

Listenpreis
Art.-Nr.
3037444
EAN
4260432550191
Hersteller-Nr.
31-5400002-01-01
DEHA.-Nr.
3960208
eClass.-Nr.
27144123
Zolltarif-Nr.
85371098
Mit Gehäuse true
Betriebsspannung 230 V
Deutsche Zulassung DIBt true

Die Feststellanlagen-Zentrale ist Netzgerät, Handtaster, Resettaster, Alarmspeicher und Betriebszustandsanzeige in einem Gerät. Sie ist geeignet für den Einsatz in Feststellanlagen in den verschiedensten Anwendungen in Industrie- und Verwaltungsgebäuden. Einfachste Bedienung durch integrierte Taster für Alarm und Reset. Zusätzlich können weitere externe Taster angeschlossen werden. Über die Frontfolie werden die Zustände Alarm, Störung und Betrieb optisch angezeigt. Funktionen wie Alarmspeicher, Leitungsüberwachung gemäß DIN EN 14637 und die Wahl zwischen dem Anschluss mit einem oder mit zwei Stichen sind über DIP-Schalter ein- und ausschaltbar. Über einen 24V DC Ausgang können die Haftmagnete direkt angesteuert werden. Ein weiterer potentialfreier Wechselkontakt steht zur Weiterleitung eines Alarms an eine weitere Stelle zur Verfügung. Die Kabeleinführung erfolgt wahlweise von oben, unten oder der Rückseite des Gehäuses. Geprüft nach den Prüfvorgaben des DIBt und nach DIN EN 14637. Einsetzbar nach DIBt und/oder DIN EN 14637. Leistungsmerkmale: - Integrierter Handauslösetaster mit wechselbarer Beschriftung - Integrierter Resettaster - Betriebs-, Alarm- und Störungsanzeige - zuschaltbare Alarmspeicherung - zuschaltbare Leitungsüberwachung - Abschlusswiderstände bei Leitungsüberwachung 2 x 43 kOhm - Geschalteter Ausgang +24V DC - Pot.-freier Wechsler - Kabeleinführungen 3 x M16 + 1 x M20 auf der Ober- und Unterseite - Kabeleinführungen 2 Langlöcher auf der Rückseite - Schutzart IP 54 bei Kabeleinführung von oben/unten - Schutzart IP 30 bei Kabeleinführung von hinten - Aufputzmontage - Optionale Montage auf eine Hutschiene - Bauaufsichtlich zugelassen vom DIBt Z-6.5-1725 - Geprüft und Anerkannt nach DIN EN 14637 - VdS geprüft und anerkannt G-Nr. 213091 - Made in Germany Nenndaten: Eingangs-Nennspannung 230V AC Ausgangs-Nennspannung 24V DC Ausgangsstrom max. 400mA Geschalteter Ausgang +24V DC Pot.-freier Wechsler Schaltleistung 250V AC/5A, 30V DC/3A Betriebsumgebungstemperatur -10° bis +50°C Farbe: weiß, ähnlich RAL 9003 Maße: HxBxT 146 x 146 x 60,5mm Gewicht: 420g Fabrikat: Hekatron Vertriebs GmbH Typ: FSZ Basis oder gleichwertig Liefern, montieren und anschließen Angeb. Fabrikat: ....................... Angeb. Typ: ............................ Einheit: 1 Stück

Reachinformationen.pdf

REACH-Erklärung

Download (Stand: 07.12.2024)

Bauartgenehmigung_FSZ_Basis_Z-6.500-2427.pdf

Zertifikat

Download (Stand: 07.12.2024)

31-5400002-01-01_Montageanleitung.pdf

Gebrauchsanleitung

Download (Stand: 07.12.2024)

Bohrschablonen_FstA-Steuerungen.pdf

Montageanleitung

Download (Stand: 07.12.2024)

31-5400002-01-01_Produktinformation.pdf

Produktdatenblatt

Download (Stand: 07.12.2024)

3D / BIM Objekt

Download (Stand: 07.12.2024)

Deeplink Produktseite

Download (Stand: 07.12.2024)
