Hauptsicherungs-Automat HLS S751/3-E63 2CDS781001R4632
1 Stück

Listenpreis
Art.-Nr.
2751204
EAN
4016779660464
Hersteller-Nr.
2CDS781001R4632
DEHA.-Nr.
2898512
eClass.-Nr.
27141903
Zolltarif-Nr.
85362010
Auslösecharakteristik sonstige
Polzahl 3
Bemessungsstrom 63 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 690 V
Bemessungsabschaltvermögen 25 kA
Mitschaltender Neutralleiter false
Frequenz 50 Hz
Überspannungskategorie 4
Verschmutzungsgrad 3
Bemessungsstoßspannungsfestigkeit 6 kV
Montageart Sammelschiene
Schutzart (IP) IP20
Baugröße (nach DIN 43880) 6

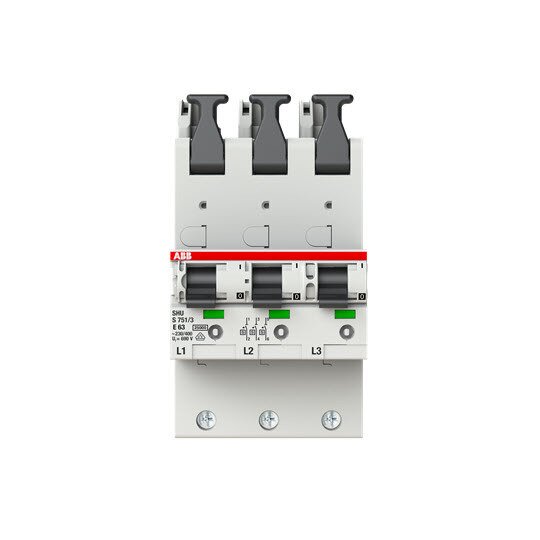

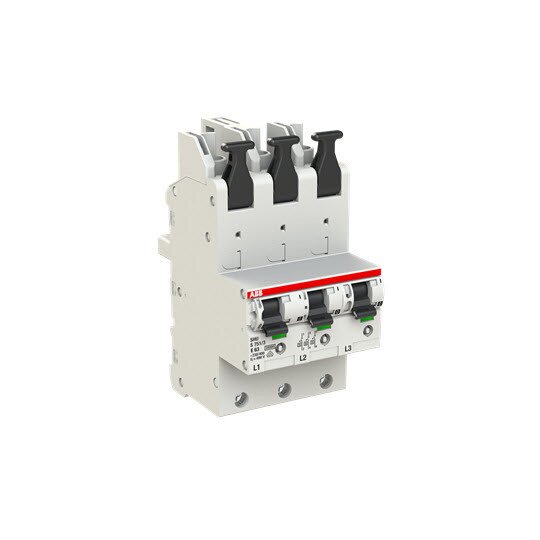

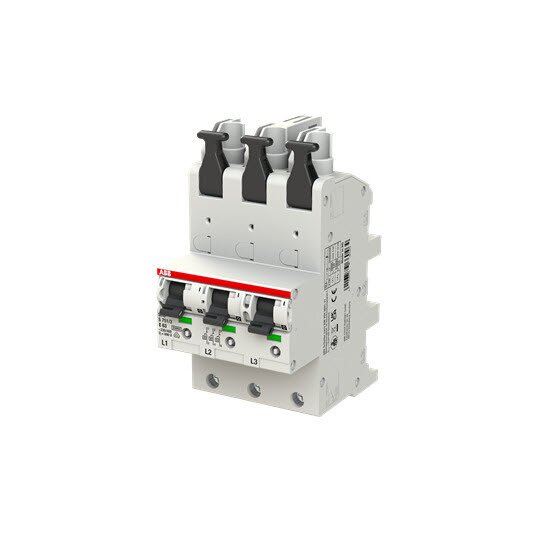

ABB Haupt-Sicherungsautomat S751/3-E63


Der Haupt-Sicherungsautomat der Baureihe S750 ist für die höchste Überspannungskategorie ausgelegt, laienbedienbar und nach DIN VDE 0641-21 als spannungsunabhängiger selektiver Hauptleitungsschutzschalter (SHU zertifiziert).


Technische Daten

  • Anzahl Pole: 3
  • Auslösecharakteristik: E (selektiv)
  • Funktion: einpolig schaltend
  • Verschmutzungsgrad: 3
  • Schutzart: IP20 (IP 40 mit montierter Verteilerabdeckung)
  • RoHS Status: Folgt EU Richtlinie 2002/95/EC August 18, 2005 und Ergänzungen
  • Schockfestigkeit nach IEC 60068-2-27: 30g / 3 Schocks / 11 ms
  • Schwindungsfestigkeit nach IEC 60068-2-6: 2g, 20 Zyklen 5...150...5 Hz
  • Klimafestigkeit: 28 Zyklen mit 55 °C / 90-96 % und 25 °C / 95-100 %
  • Normen: DIN VDE 0641-21

    Elektrische Daten

  • Anzugsdrehmoment: 2,5...3 N m
  • Überspannungskategorie: IV
  • Bemessungsstrom In: 63 A
  • Bemessungsbetriebsspannung: 230 / 400 V AC
  • Bemessungsfrequenz: 50 Hz / 60 Hz
  • Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
  • Bemessungsisolationsspannung (Ui): nach IEC/EN 60664-1 690 V
  • Isolationsprüfspannung: 50 / 60 Hz, 1 min: 2 kV


    • Umgebungstemperatur

  • Im Betrieb: -25 °C bis +55 °C
  • Bei Lagerung: -40 °C bis +70 °C


    • Gewicht und Abmessungen

  • Gewicht: 1,17 kg
  • Breite: 81 mm
  • Tiefe: 116 mm
  • Höhe: 151,3 mm
