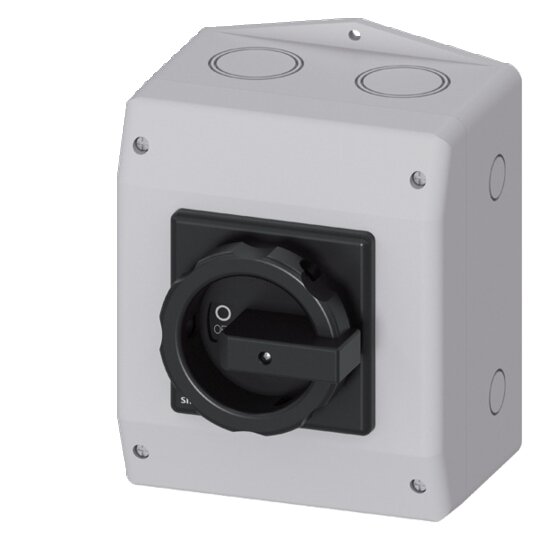

Hauptschalter 6pol. IU=25, P/AC-23A bei 400V=9,5kW 1S+1Ö, 1N-Klemme

Hersteller-Nr. 3LD21654VD51 152529
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708789
EAN
4011209493186
DEHA.-Nr.
1659831
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW

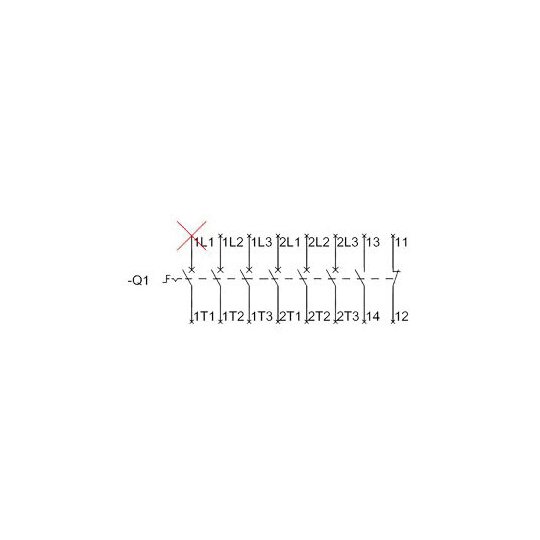

Polzahl 6
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Hauptschalter 3LD2 dient dem sicheren Abschalten von Lasten in verschiedenen Bereichen wie Drehstrommotoren und Klima- und Lüftungsanlagen.



    Technische Details:



    • 6-polig

    • Iu: 25 A

    • Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW

    • Isolierstoff-Kapselung für metrische Verschraubung

    • Modularer Aufbau für einfache Montage von Hilfsschaltern

    • Schutzart bis IP 65

    • Verfügbar für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Auch Varianten für Gleichstromanwendungen erhältlich



    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes

    • Vielseitig einsetzbar dank internationaler IEC-, UL-, CCC- und Schiffbau-Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Schnelle und einfache Montage
