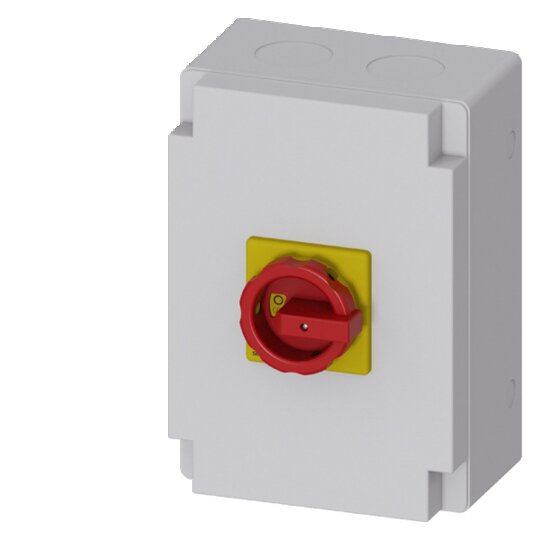

Haupt-/Not-Aus-Schalter 6pol. IU=63, P/AC-23A bei 400V=22kW 1S+1Ö, 1N-Klemme

Hersteller-Nr. 3LD25664VD53 149976
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701840
EAN
4011209493001
DEHA.-Nr.
1659891
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 6
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Sentron, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient dem sicheren Abschalten von Lasten in verschiedenen Anwendungen, wie z.B. für Drehstrommotoren oder in der Nahrungsmittelindustrie.



    Technische Details:



    • Modularer Aufbau

    • 6-polig

    • Iu: 63 A

    • Betriebsleistung / bei AC-23 A bei 400V: 22 kW

    • Isolierstoff-Kapselung für metrische Verschraubung

    • Schutzart bis IP 65

    • Abschließbarkeit des Drehantriebes für optimale Netztrennung von 16 A bis 250 A

    • Internationale IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Verfügbare Varianten für Gleichstromanwendungen (3LD2)



    Kunden Vorteile:



    • Einfacher und schneller Montageprozess von Hilfsschaltern oder 4. Pol

    • Vielseitige Einsatzmöglichkeiten durch verschiedene Montageoptionen

    • Hohe Sicherheit für Anwender und Systeme

    • Geeignet für Anwendungen im Freien

    • Weltweite Einsetzbarkeit dank verschiedener Zertifizierungen
