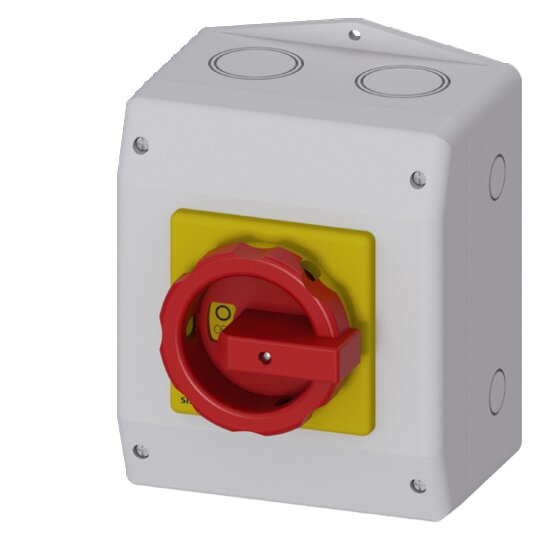

Haupt-/Not-Aus-Schalter 6pol. IU=25, P/AC-23A bei 400V=9,5kW 2N-Klemmen

Hersteller-Nr. 3LD21653VB53 149973
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701837
EAN
4011209492868
DEHA.-Nr.
1659830
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 6
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient zum sicheren Abschalten von Lasten in einer Vielzahl von Anwendungen, einschließlich Drehstrommotoren und industriellen Maschinen.



    Technische Details:



    • 6-polig

    • Iu: 25 A

    • Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW

    • Isolierstoff-Kapselung für metrische Verschraubung

    • Drehantrieb, rot/gelb

    • Schutzart bis IP 65

    • Modularer Aufbau, schnelle Montage von Hilfsschaltern

    • Internationale Approbationen: IEC, UL, CCC, Schiffbau

    • Varianten für Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch abschließbaren Drehantrieb

    • Vielseitiger Einsatz in verschiedenen Industrien wie Chemie und Nahrungsmittel

    • Erhältlich in verschiedenen Varianten für unterschiedliche Montageoptionen

    • Durchgängige Sicherheit für Anwender und Systeme
