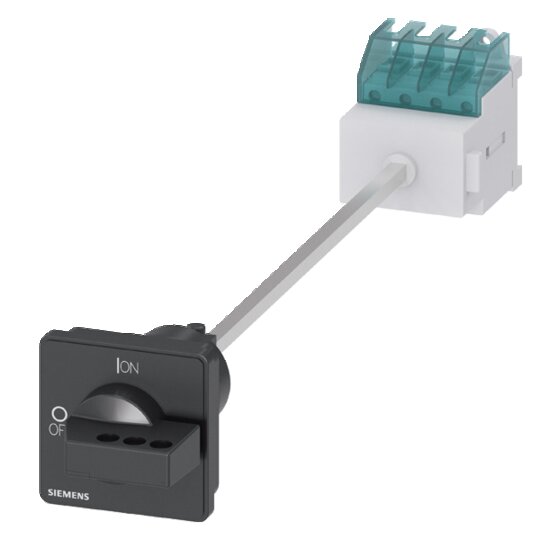

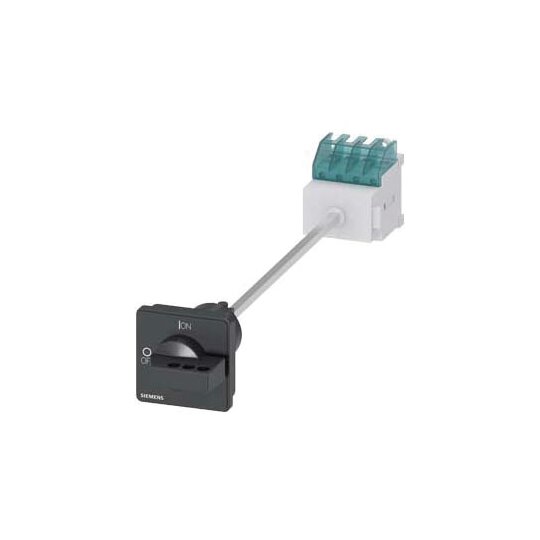

Haupt-/Not-Aus-Schalter 4pol. IU=16, P/AC-23A bei 400V=7,5kW- 3LD2017-1TL11

Hersteller-Nr. 3LD20171TL11 169406
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729285
EAN
4011209718593
DEHA.-Nr.
2452204
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der SENTRON Lasttrennschalter 3LD dient zum sicheren Abschalten von Lasten in verschiedenen Anwendungen, insbesondere für Drehstrommotoren und andere industrielle Systeme.



    Technische Details:



    • Typ: Hauptschalter, 4-polig

    • Iu: 16 A

    • Betriebsleistung bei AC-23 A bei 400V: 7,5 kW

    • Bodenbefestigung: mit Türkupplung

    • Schutzart: bis IP 65

    • Modularer Aufbau: schnelle Montage von Hilfsschaltern

    • Optimale Netztrennung: 16 A bis 250 A

    • Approbationen: IEC, UL, CCC sowie Schiffbau

    • Verfügbare Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türkupplungs-Drehantrieb: wahlweise verfügbar



    Kunden Vorteile:



    • Vielfältige Anwendungsmöglichkeiten in der chemischen sowie Nahrungsmittel- und Getränkeindustrie.

    • Schnelle und einfache Montage reduziert die Installationszeit.

    • Internationale Zulassungen ermöglichen den weltweit Einsatz des Produkts.

    • Durchgängige Sicherheit für Anwender und Systeme sorgt für höchste Betriebssicherheit.

    • Varianten für Gleichstromanwendungen erhöhen die Flexibilität der Nutzung.
