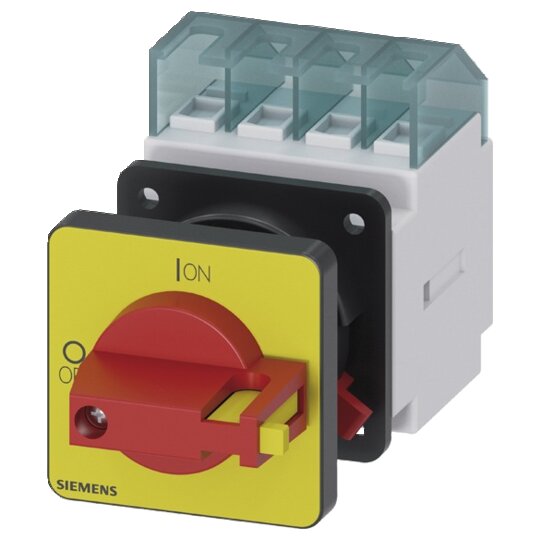

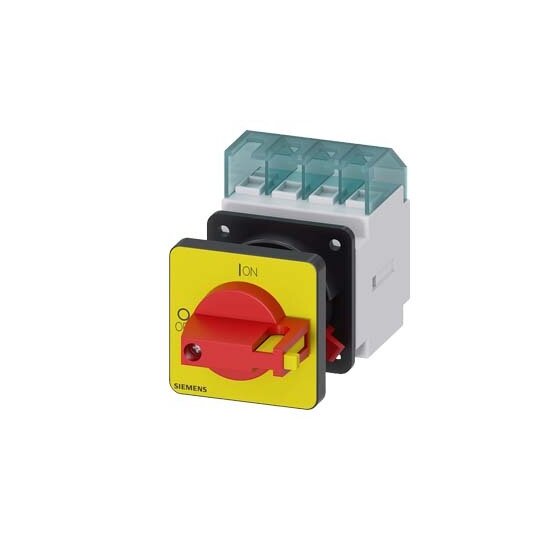

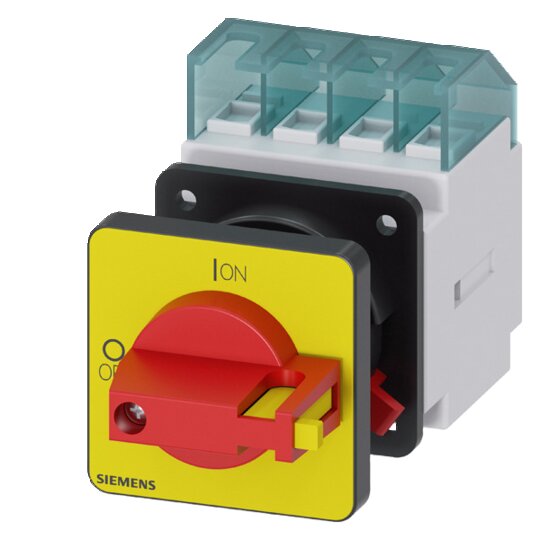

Haupt-/Not-Aus-Schalter 4pol. IU=16, P/AC-23A bei 400V=7,5kW Zentrallochbef.

Hersteller-Nr. 3LD20501TL13 149980
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701844
EAN
4011209519275
DEHA.-Nr.
1659775
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der SENTRON 3LD ist ein Haupt- und NOT-AUS-Schalter für das sichere Abschalten von Lasten in vielen Bereichen, insbesondere in der Industrie.



    Technische Details:



    • 4-polig, Iu: 16 A

    • Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW

    • Frontbefestigt, Knebelantrieb, rot/gelb

    • Zentralbefestigung 22,5mm

    • Modularer Aufbau für schnelle Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 250 A

    • Schutzart bis IP 65 mit gekapseltem Gehäuse

    • Internationale IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Varianten auch für Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Sichere Abschaltung von Drehstrommotoren und anderen Lasten.

    • Einfache Montage und Anpassung an verschiedene Installationsarten.

    • Vielseitig einsetzbar, optimal für Anwendungen im Freien.

    • Bietet durchgängige Sicherheit für Anwender und Systeme.

    • Weltweite Einsetzbarkeit dank internationaler Zulassungen.
